Stavitelné nohy nerezové kotevní

Stavitelné nohy kotevní KSP jsou nabízeny ve standardních rozměrech M42x3, M48x3 a M56x4 s průměrem talíře 100, 150 a 200mm. V tabulce jsou uvedeny základní rozměry a odkazy ke stažení souborů ve formátu dwg, stp a pdf. Stavitelné nohy jsou nabízeny i v provedení ocelovém.

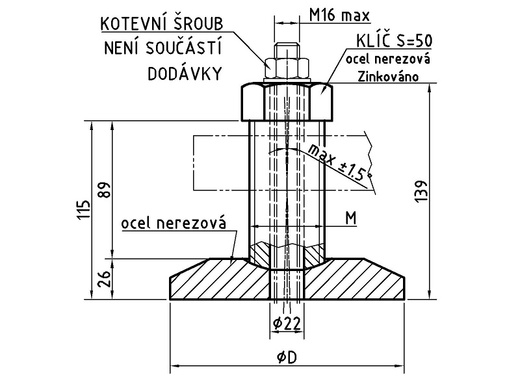

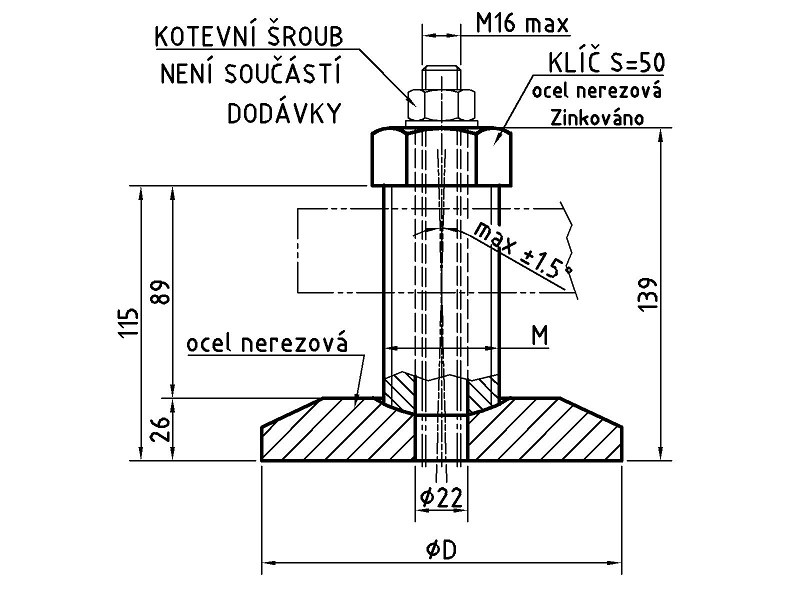

Tyto nohy jsou určeny především k ustavení zařízení, u kterých je požadováno současně i ukotvení k podlaze. Noha se skládá ze dvou samostatných dílů, čepu se závitem a základového talíře. Pro možnost ukotvení je v ose obou dílů připraven průchozí otvor o průměru 22mm. Kotení šroub není součástí dodávky. Doporučený maximální průměr kotevního šroubu je M16mm. V případě použití většího průměru kotevního šroubu není zajištěna možnost naklopení talíře o úhel 1.5°.

Případnou poptávku, nebo objednávku nám můžete zaslat na info@apme.cz, nebo zavolat na tel.: +420 604 287 322

OZNAČENÍ

D

M

dop. max. zatížení

cena (Kč)

ke stažení
Noha stavitelná nerezová kotevní Noha stavitelná nerezová kotevní
OZNAČENÍ D M dop. max. zatížení  cena (Kč) ke stažení
KSP200/M56x4-VA/VA 200 56x4 245kN (24500kg) na dotaz dwg step pdf
KSP150/M56x4-VA/VA 150 56x4 245kN (24500kg) na dotaz dwg step pdf
KSP100/M56x4-VA/VA 100 56x4 150kN (15000kg) na dotaz dwg step pdf
KSP200/M48x3-VA/VA 200 M48x3 170kN (17000kg) na dotaz dwg step pdf
KSP150/M48x3-VA/VA 150 M48x3 170kN (17000kg) na dotaz dwg step pdf
KSP100/M48x3-VA/VA 100 M48x3 150kN (15000kg) na dotaz dwg step pdf
KSP200/M42x3-VA/VA 200 M42x3 115kN (11500kg) na dotaz dwg step pdf
KSP150/M42x3-VA/VA 150 M42x3 115kN (11500kg) na dotaz dwg step pdf
KSP100/M42x3-VA/VA 100 M42x3 115kN (11500kg) na dotaz dwg step pdf

Uvedené ceny jsou bez DPH.
