DISTANČNÍ LIŠTY

Použití:

Distanční lišty slouží k usnadnění odměřování při montáži zařízení. Jsou vhodné např. při ustavování jednotlivých montážních celků před jejich konečným ukotvením.

Provedení:

Standardní distanční lišty jsou vyráběny ve dvou délkových provedeních. Rám lišt je vyroben z hliníkových eloxovaných profilů 30x30, nebo 40x40mm. Rámy jsou osazeny madly, usnadňující manipulaci.

Základní typ distančních lišt nemá instalované měřítko, ani utahovací páky. Zajištění příčných profilů je pomocí stavěcích šroubů. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

Distanční lišty s označením "K" jsou vybaveny ruční utahovací klikou. Lišty s označením "M" mají v drážce profilu vsazené milimetrové měřítko. Lišty s označením "MK" jsou vybaveny jak utahovací klikou, tak vsazeným milimetrovým měřítkem.

Distanční lišty můžete objednat v našem e-shopu, můžete nás také kontaktovat přímo na emailovou  adresu info@apme.cz, nebo zavolat na tel.: +420 604 287 322

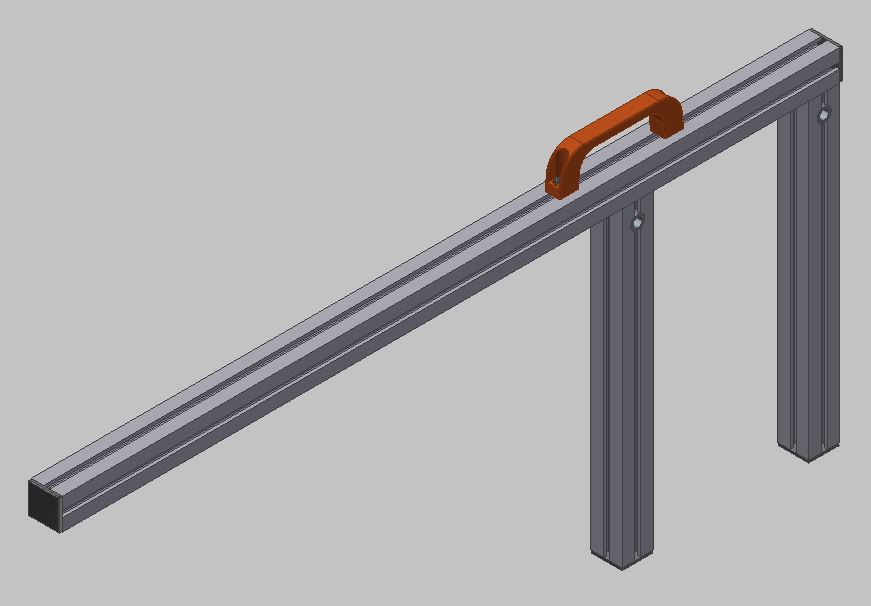

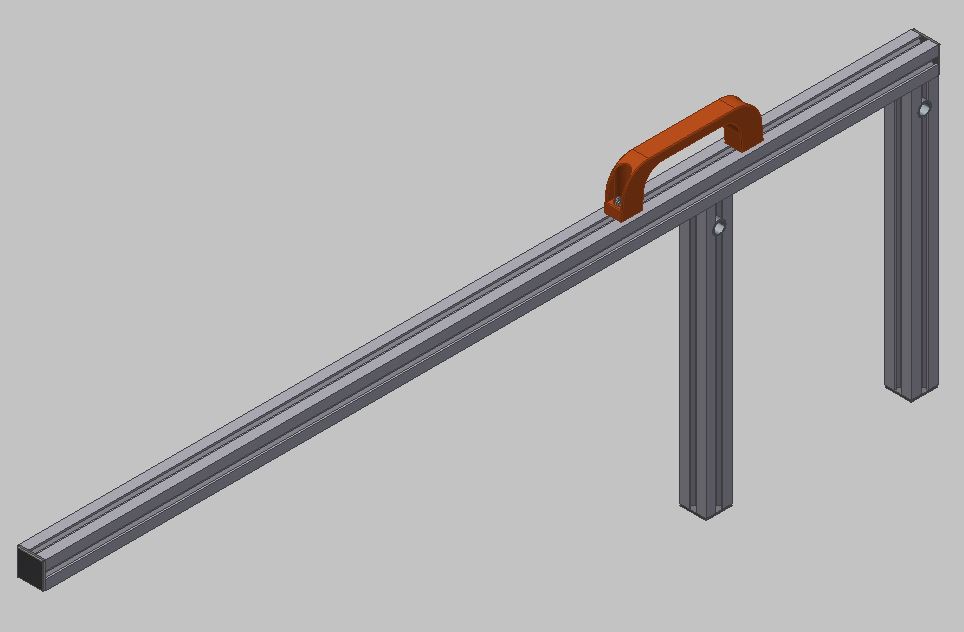

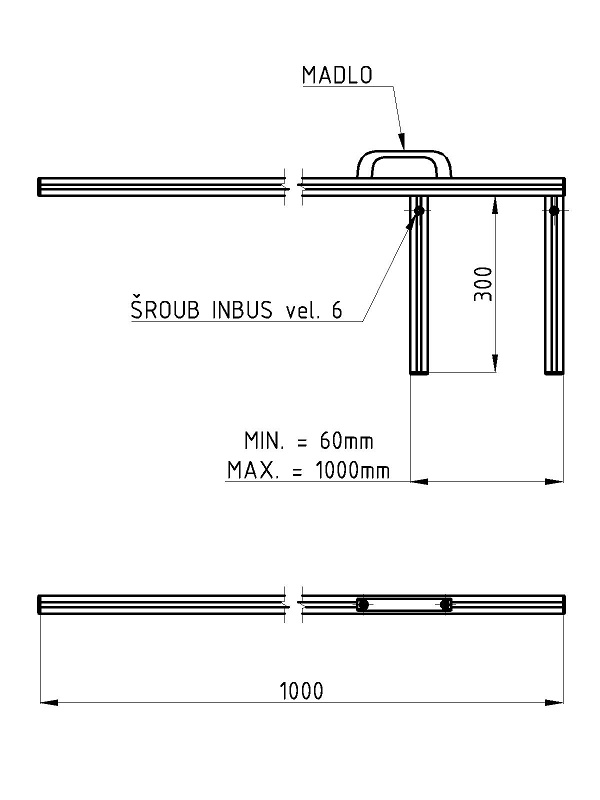

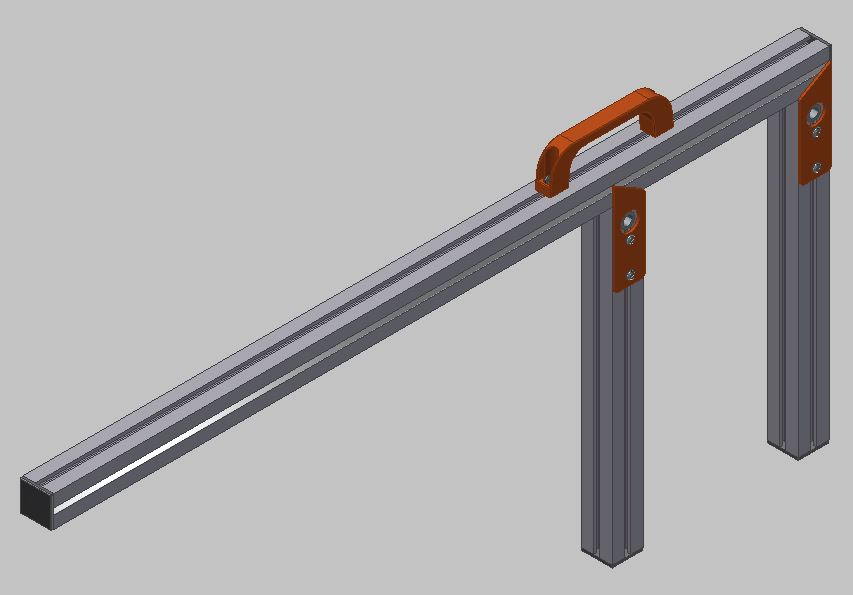

Distanční lišta DILT 1000-30

distanční lišta s nastavitelným rozsahem 60-1000mm. S manipulačním madlem, se stavěcími šrouby a bez měřítka. Rám lišty z profilů velikosti 30x30mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT 1000-30 DILT 1000-30
ke stažení: pdf dwg step

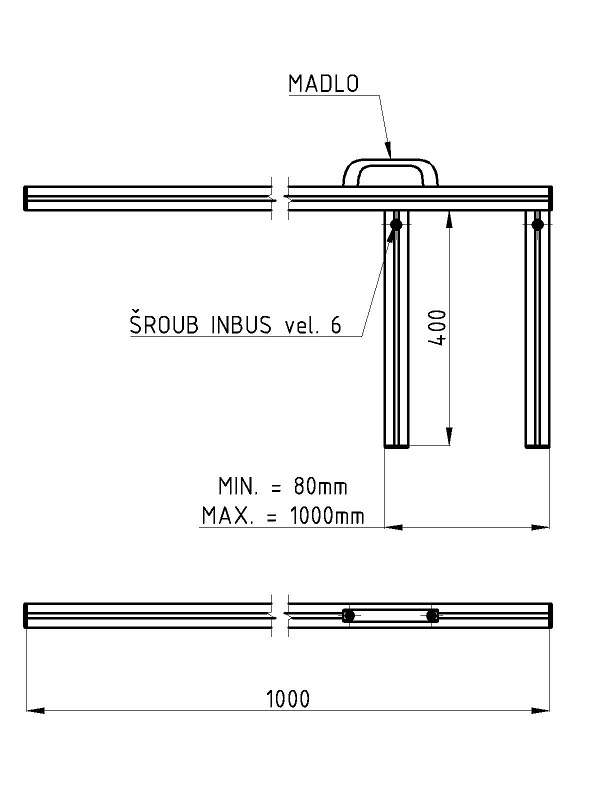

Distanční lišta DILT 1000-40

distanční lišta s nastavitelným rozsahem 80-1000mm. S manipulačním madlem, se stavěcími šrouby a bez měřítka. Rám lišty z profilů velikosti 40x40mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT1000-40 DILT1000-40
ke stažení: pdf dwg step

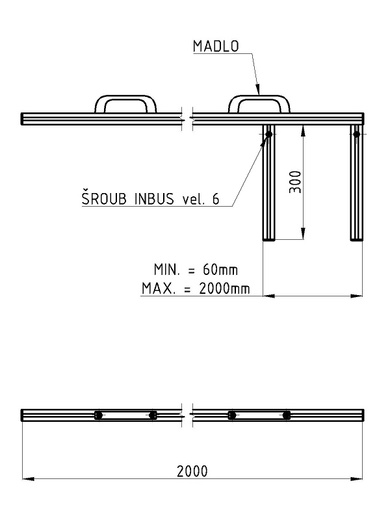

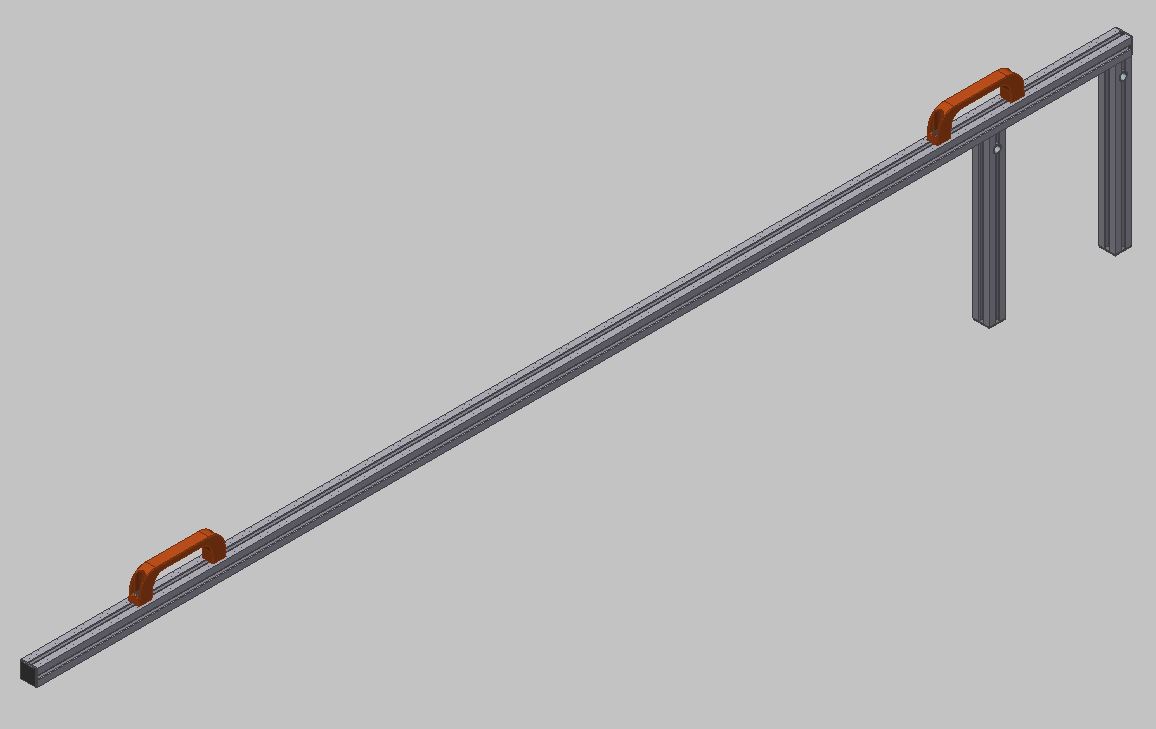

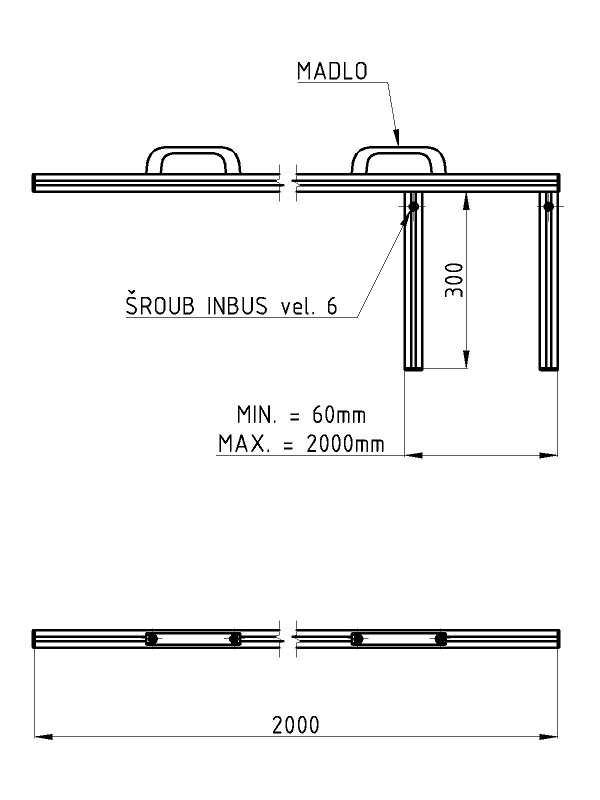

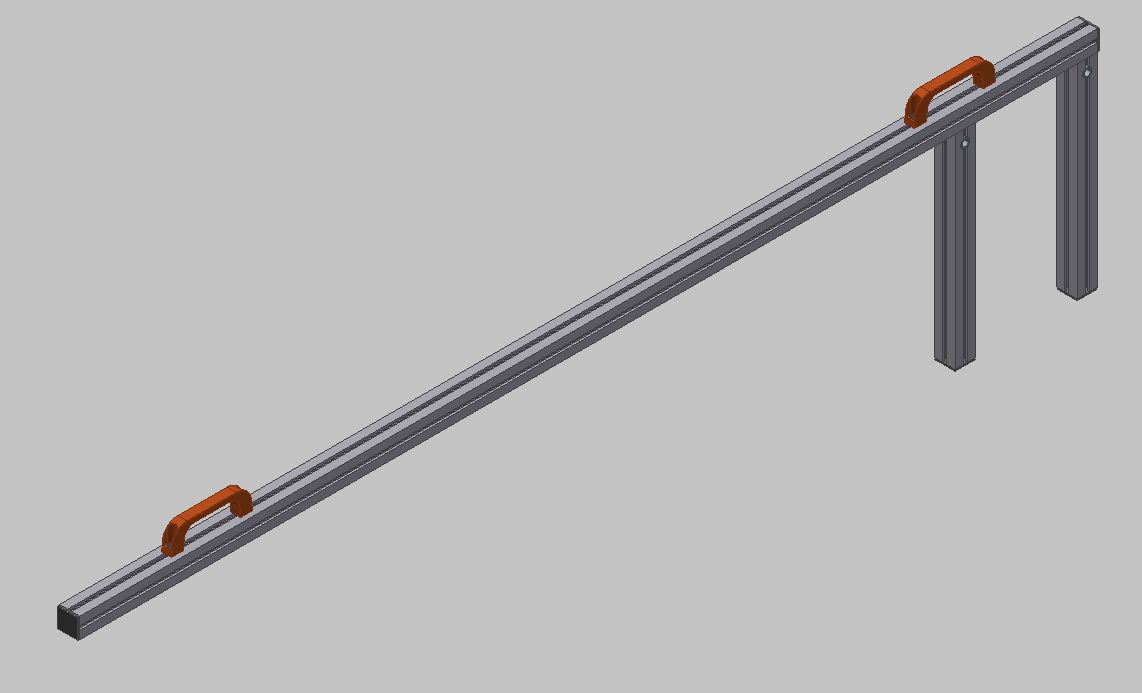

Distanční lišta DILT 2000-30

distanční lišta s nastavitelným rozsahem 60-2000mm. S dvěmi manipulačními madly, se stavěcími šrouby a bez měřítka. Rám lišty z profilů velikosti 30x30mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT2000-30 DILT2000-30
ke stažení: pdf dwg step

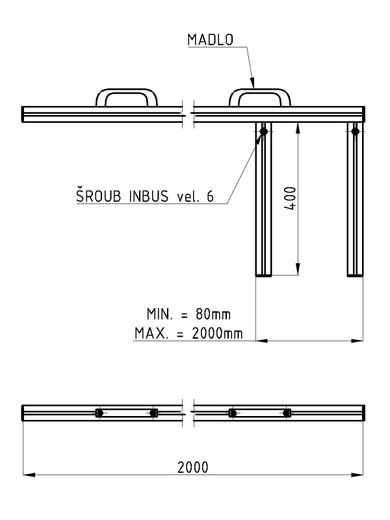

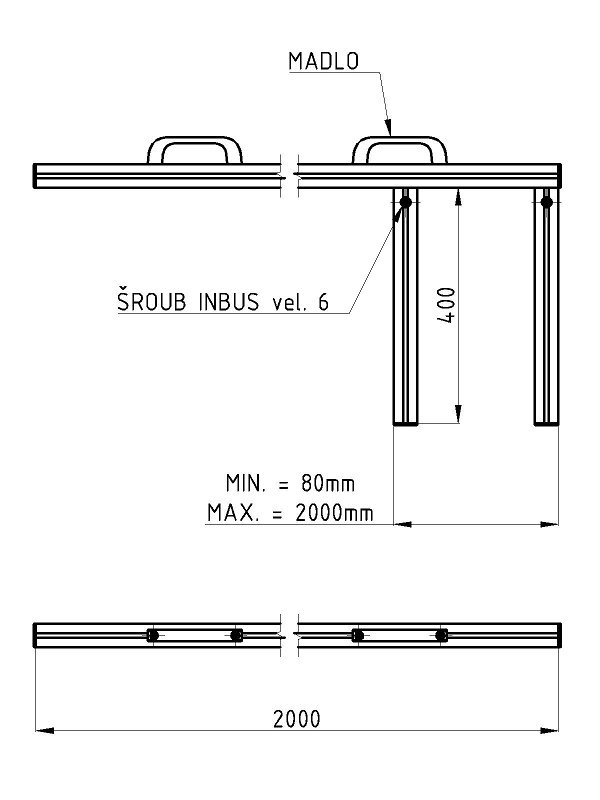

Distanční lišta DILT 2000-40

distanční lišta s nastavitelným rozsahem 80-2000mm. S dvěmi manipulačními madly, se stavěcími šrouby a bez měřítka. Rám lišty z profilů velikosti 40x40mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT2000-40 DILT2000-40
ke stažení: pdf dwg step

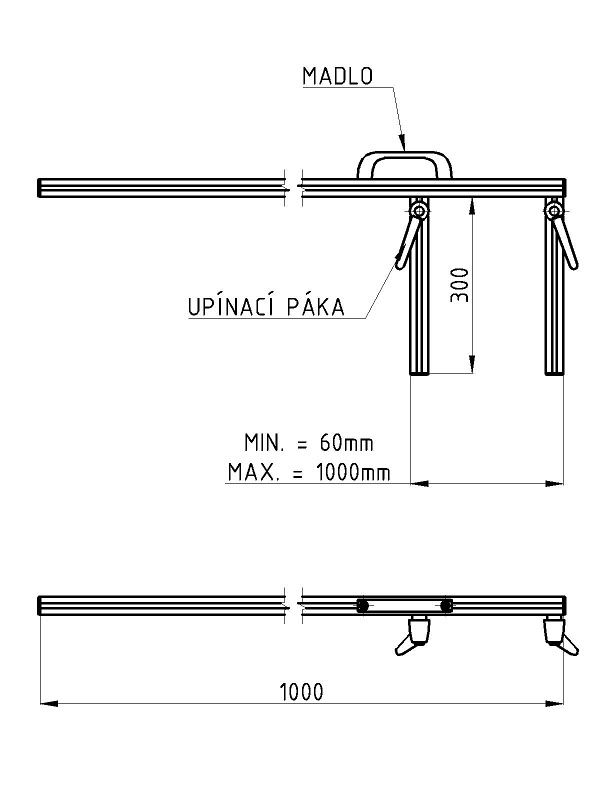

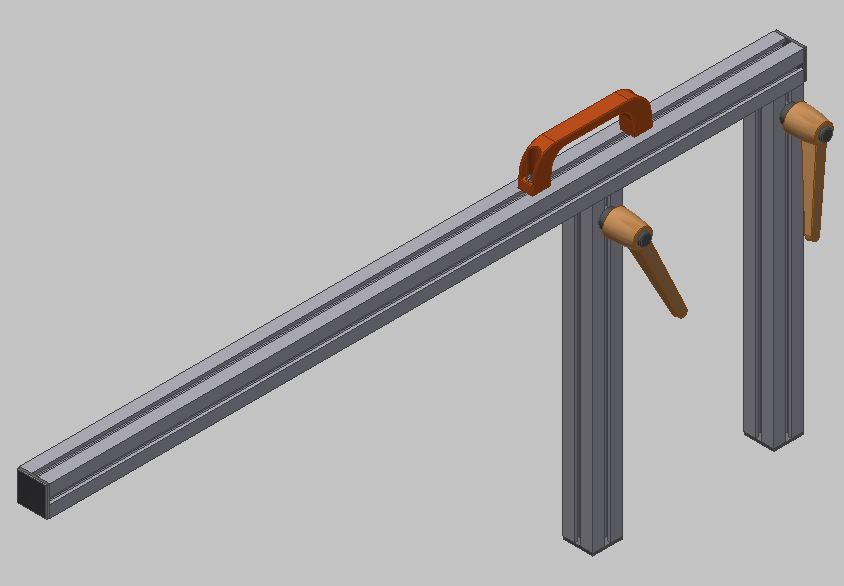

Distanční lišta DILT 1000K-30

distanční lišta s nastavitelným rozsahem 60-1000mm. S manipulačním madlem, se stavěcími klikami a bez měřítka. Rám lišty z profilů velikosti 30x30mm.

DILT1000K-30 DILT1000K-30
ke stažení: pdf dwg step

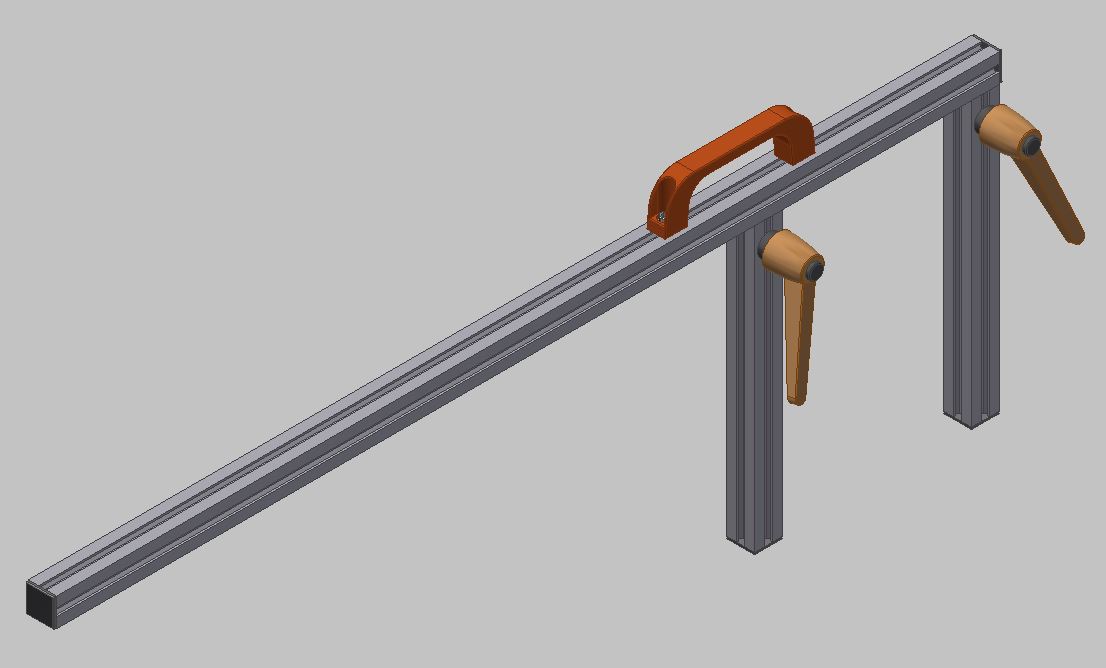

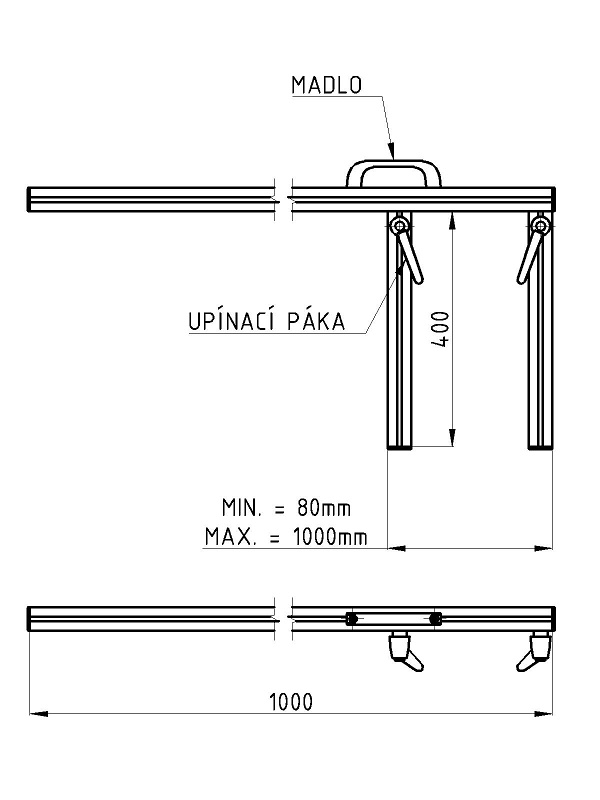

Distanční lišta DILT 1000K-40

distanční lišta s nastavitelným rozsahem 80-1000mm. S manipulačním madlem, se stavěcími klikami a bez měřítka. Rám lišty z profilů velikosti 40x40mm.

DILT1000K-40 DILT1000K-40
ke stažení: pdf dwg step

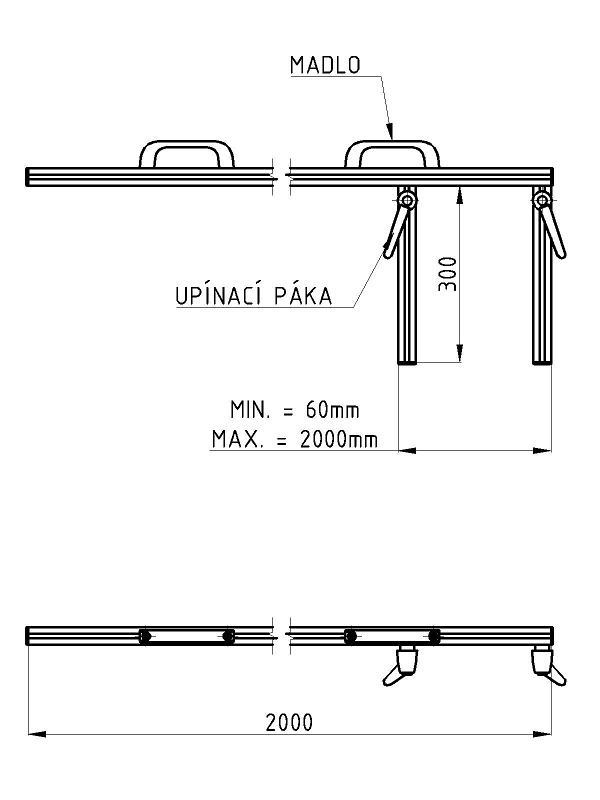

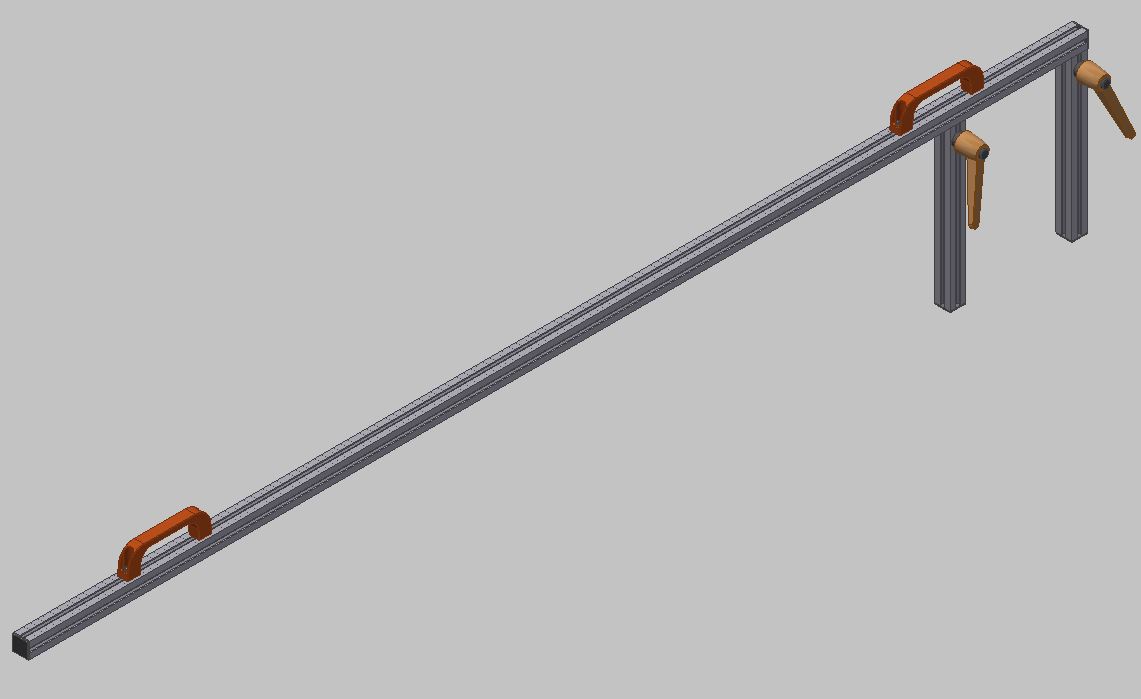

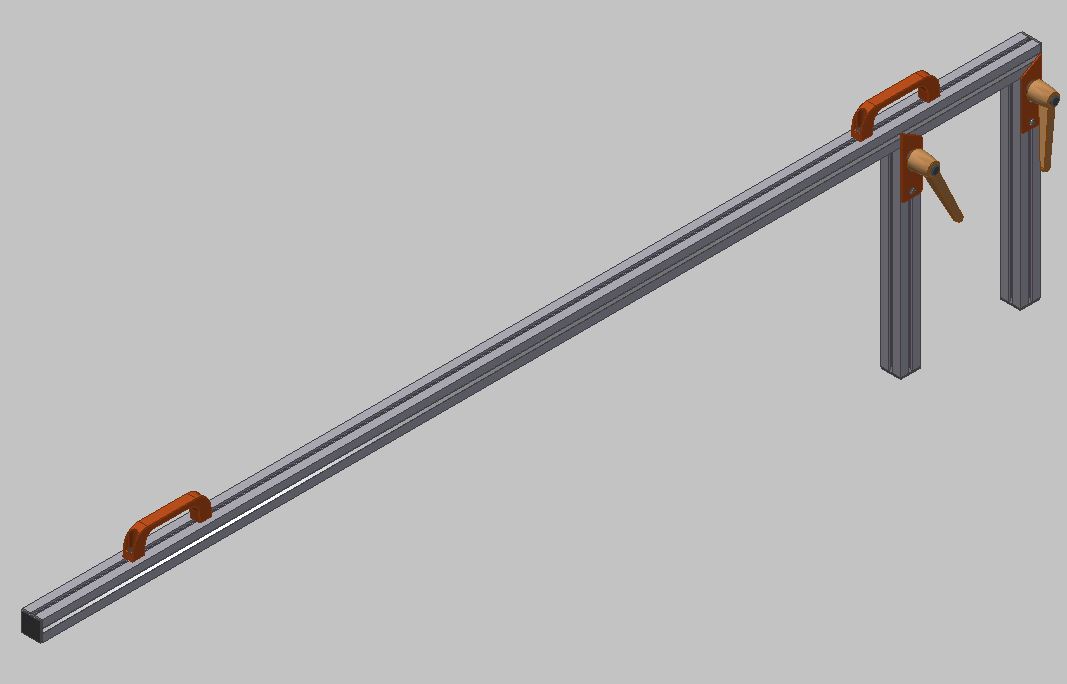

Distanční lišta DILT 2000K-30

distanční lišta s nastavitelným rozsahem 60-2000mm. S dvěmi manipulačními madly, se stavěcími klikami a bez měřítka. Rám lišty z profilů velikosti 30x30mm.

DILT2000K-30 DILT2000K-30
ke stažení: pdf dwg step

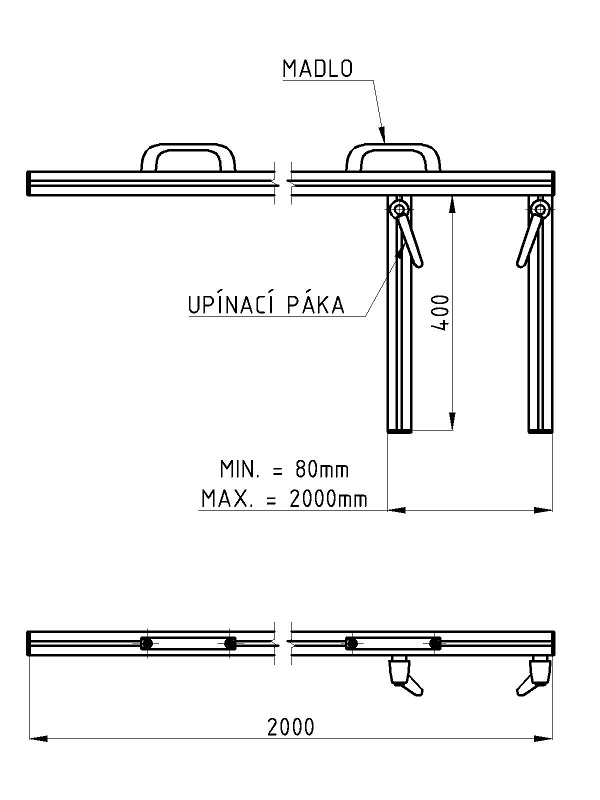

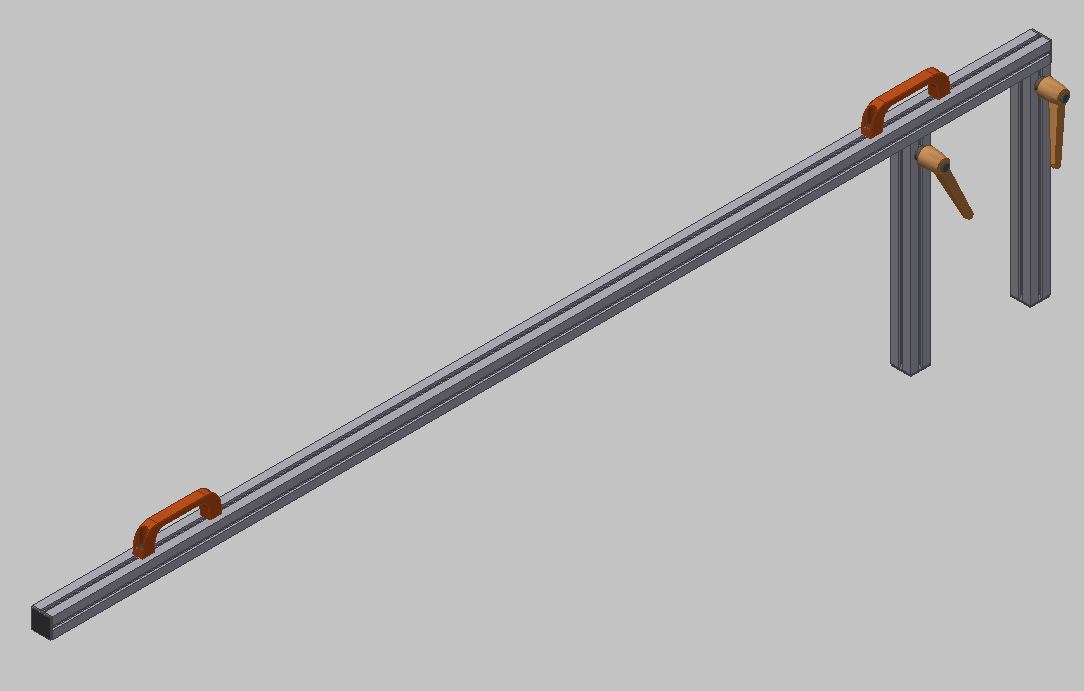

Distanční lišta DILT 2000K-40

distanční lišta s nastavitelným rozsahem 80-2000mm. S dvěmi manipulačními madly, se stavěcími klikami a bez měřítka. Rám lišty z profilů velikosti 40x40mm.

DILT2000K-40 DILT2000K-30
ke stažení: pdf dwg step

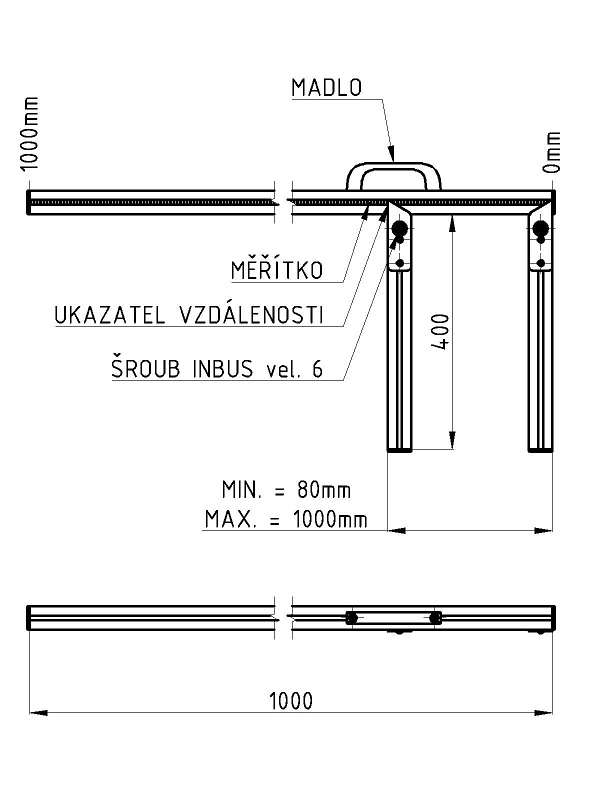

Distanční lišta DILT 1000M-40

distanční lišta s nastavitelným rozsahem 80-1000mm. S manipulačním madlem, se stavěcími šrouby a s měřítkem. Rám lišty z profilů velikosti 40x40mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT1000M-40 DILT1000M-40
ke stažení: pdf dwg step

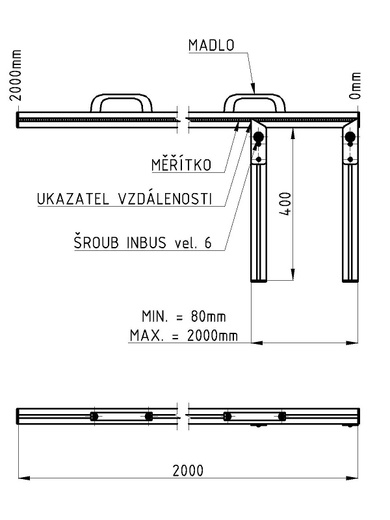

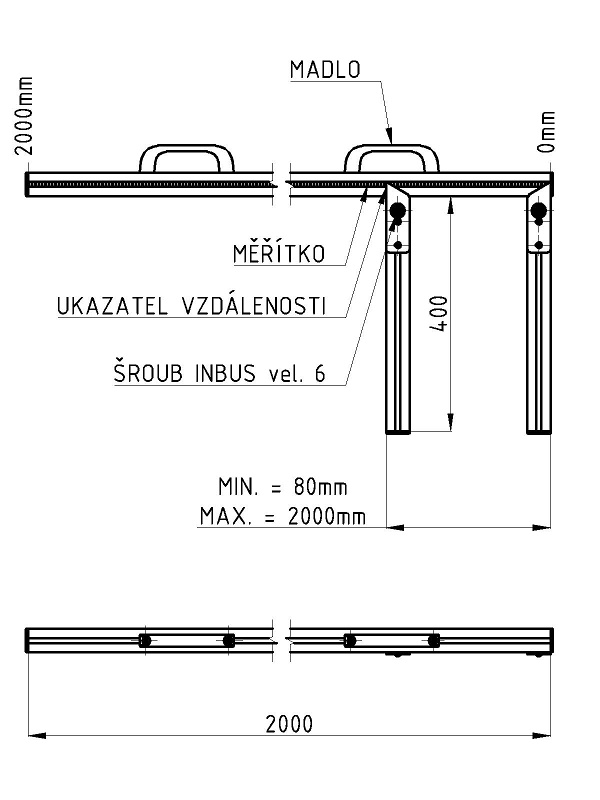

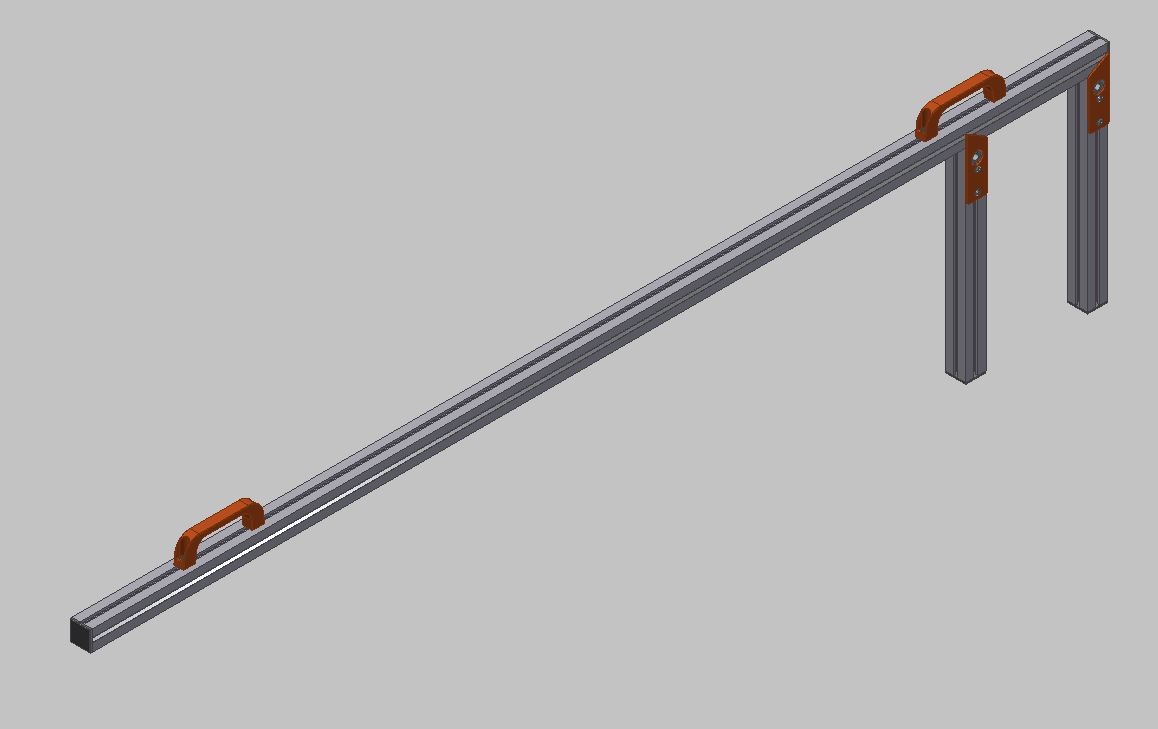

Distanční lišta DILT 2000M-40

distanční lišta s nastavitelným rozsahem 80-2000mm. S dvěmi manipulačními madly, se stavěcími šrouby a s měřítkem. Rám lišty z profilů velikosti 40x40mm. Inbus klíč pro utažení stavěcích šroubů je součástí dodávky.

DILT2000M-40 DILT2000M-40
ke stažení: pdf dwg step

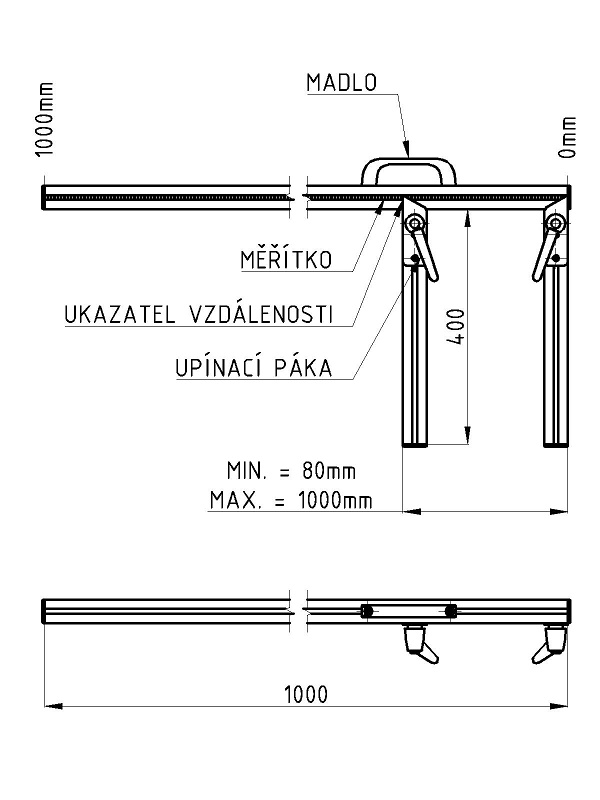

Distanční lišta DILT 1000MK-40

distanční lišta s nastavitelným rozsahem 80-1000mm. S manipulačním madlem, se stavěcími klikami a s měřítkem. Rám lišty z profilů velikosti 40x40mm.

DILT1000MK-40 DILT1000MK-40
ke stažení: pdf dwg step

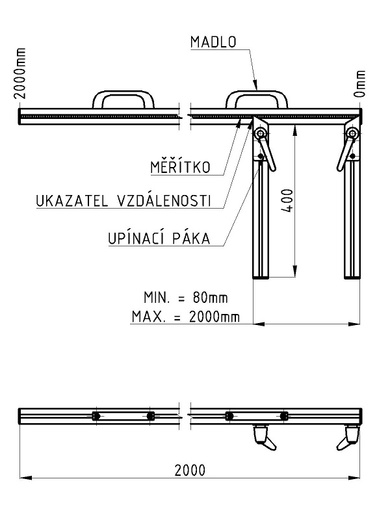

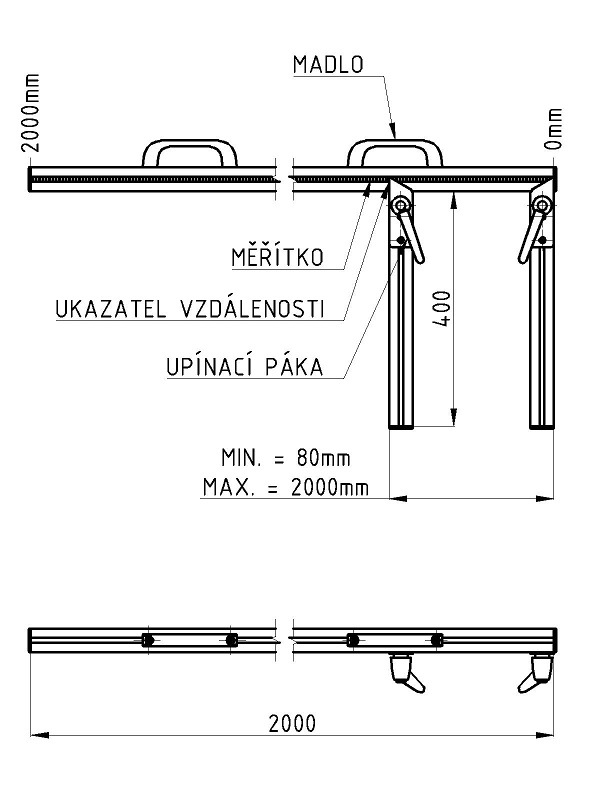

Distanční lišta DILT 2000MK-40

distanční lišta s nastavitelným rozsahem 80-2000mm. S dvěmi manipulačními madly, se stavěcími klikami a s měřítkem. Rám lišty z profilů velikosti 40x40mm.

DILT2000MK-40 DILT2000MK-40
ke stažení: pdf dwg step
