NOSNÉ RÁMY

Použití:

Nosné rámy jsou používány v regálových skladech. Instalují na nosníky regálů a slouží k uložení palety v regále.

Provedení:

Nosné rámy jsou vyráběny z ocelových válcovaných profilů ve dvou variantách buď v provedení svařovaném, nebo šroubovaném.

Nosné rámy se dodávají s povrchy lakovanými, nebo zinkovanými. Standardní barevné provedení lakovaného povrchu je RAL 2009.

Na základě požadavku zákazníka dodáváme i rámy na zakázku. Navrhujeme je tak, aby vyhovovaly přesně požadavkům zákazníka. Nestandardní rozměry, různé materiály, nebo povrchové úpravy.

Pro poptávku, nebo objednání nás můžete kontaktovat přímo na emailovou  adresu info@apme.cz, nebo zavolat na tel.: +420 604 287 322

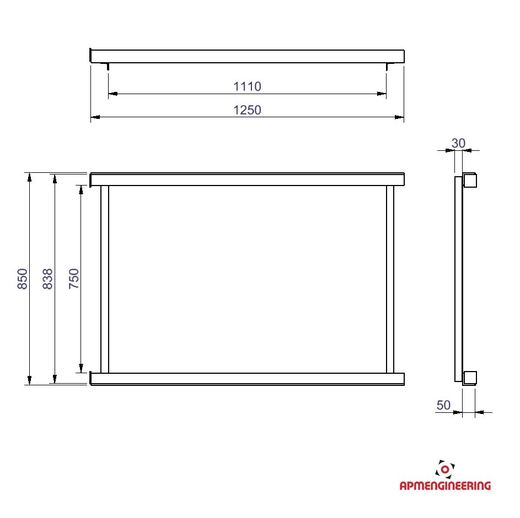

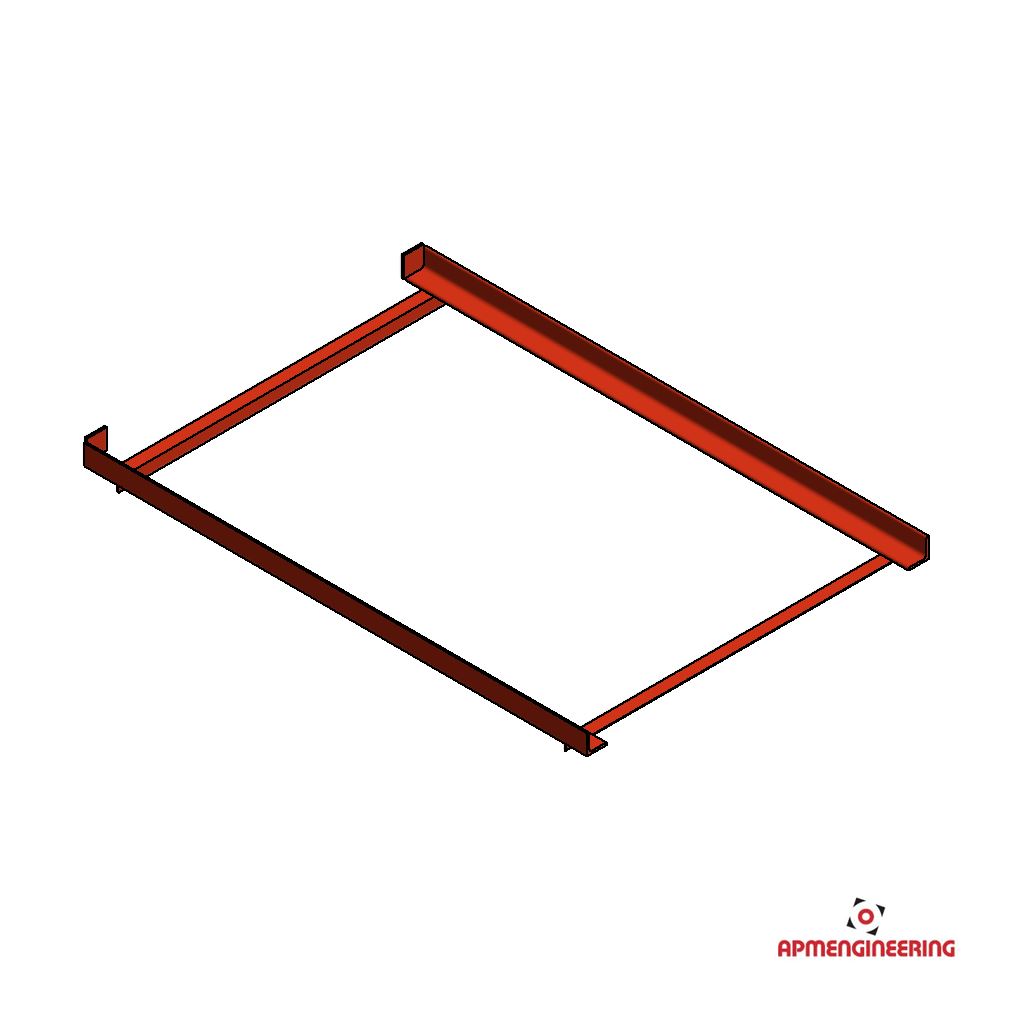

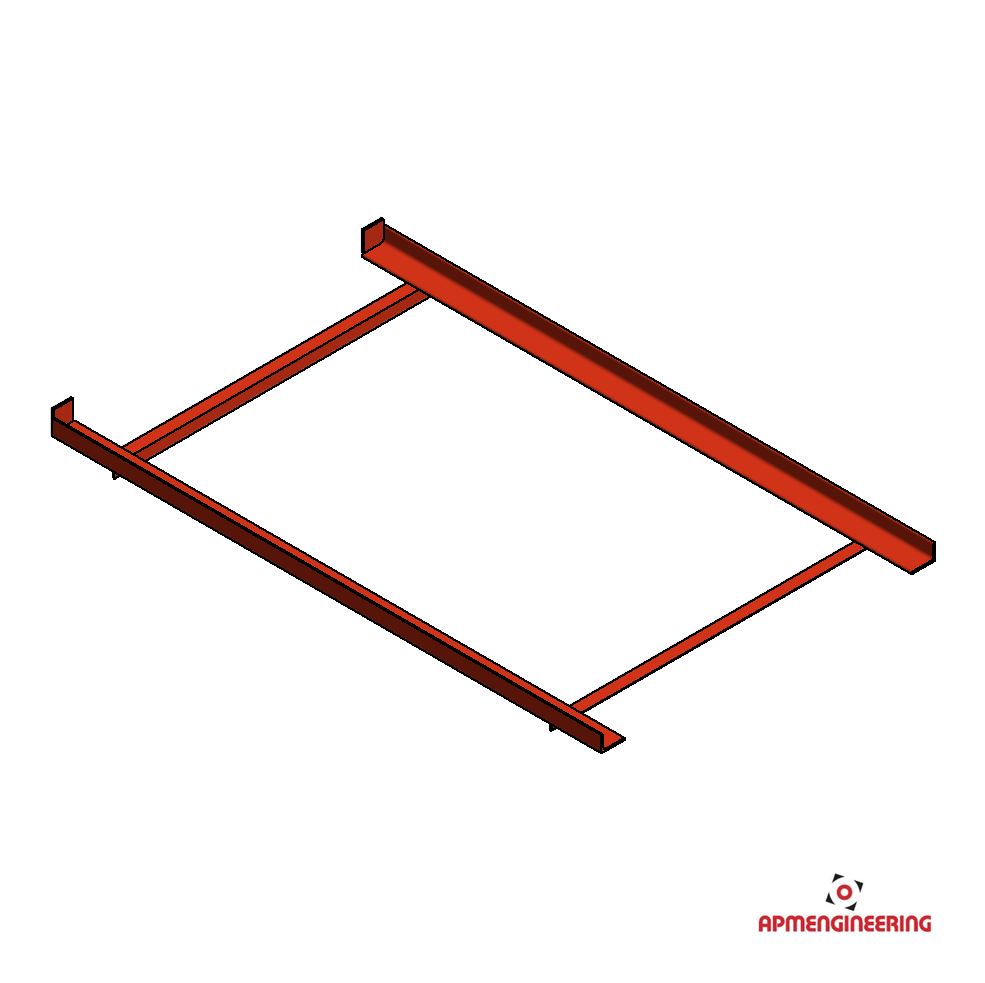

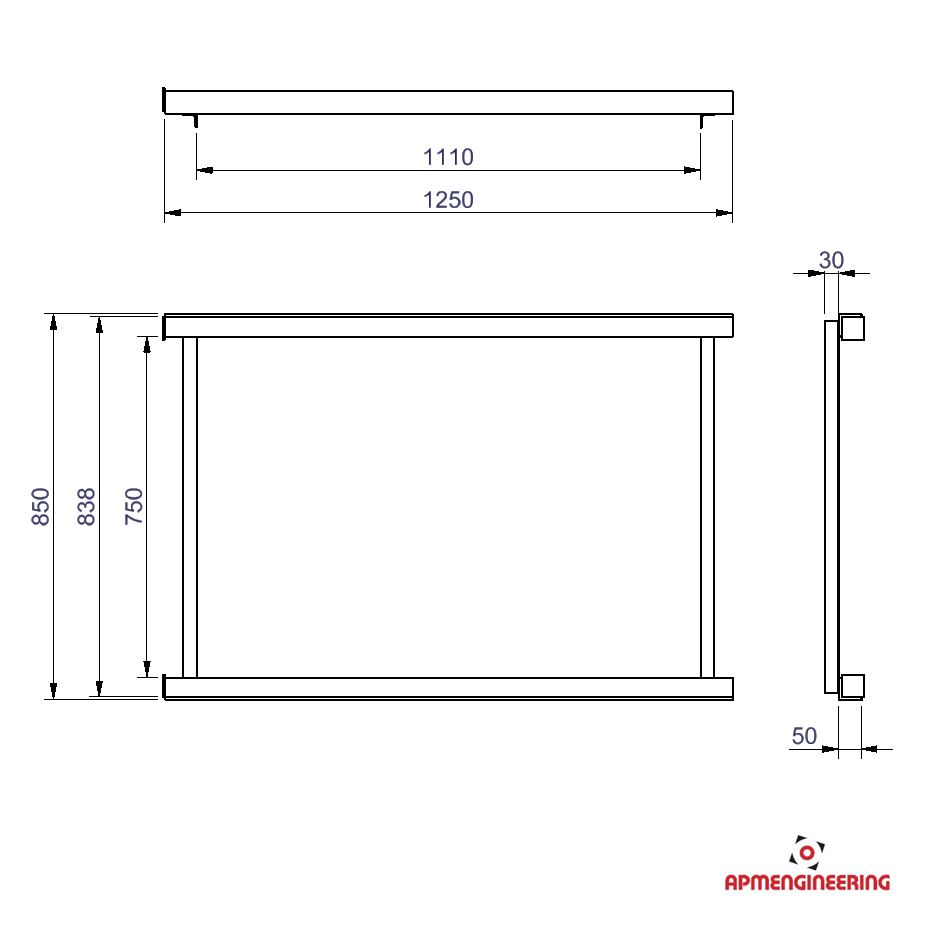

Nosný rám svařovaný NRS1100-1250x850-1000-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1000kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je lakován RAL 2009.

Nosný rám NRS1100-1250x850-1000 Nosný rám NRS1100-1250x850-1000
ke stažení: pdf dwg step

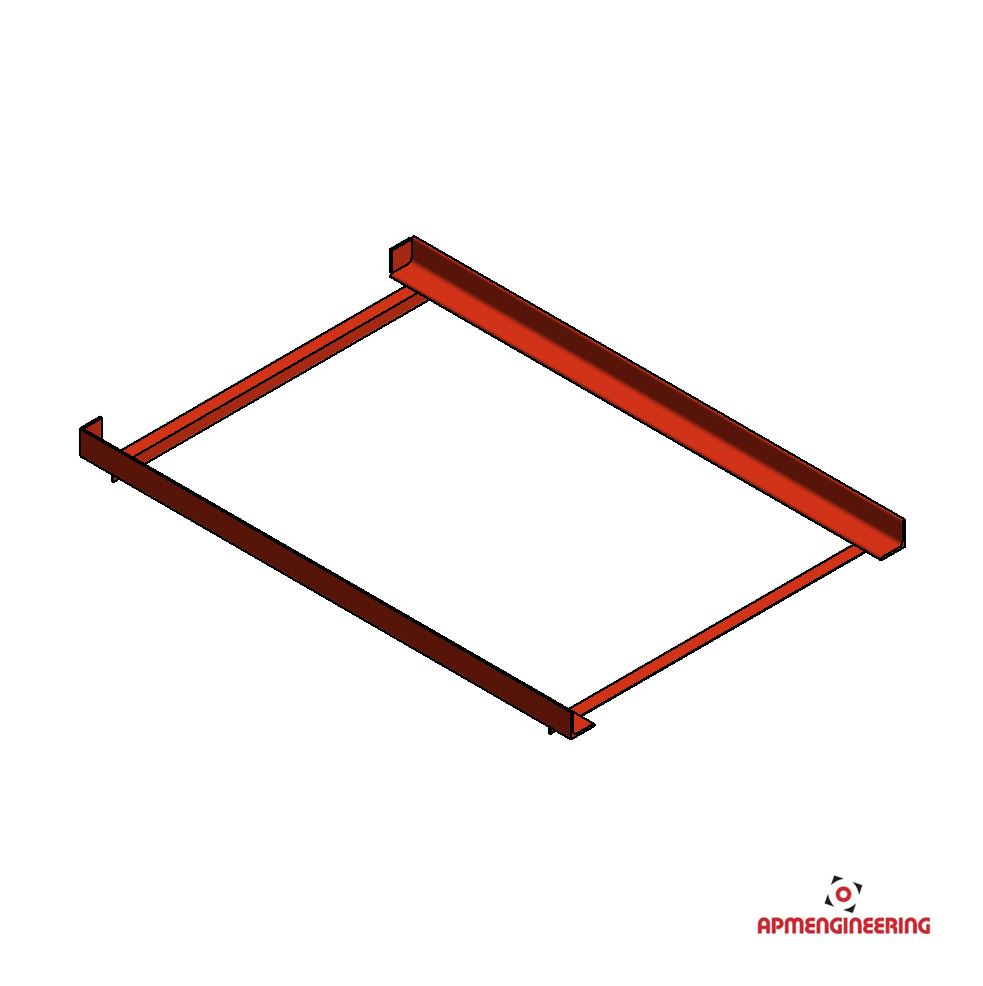

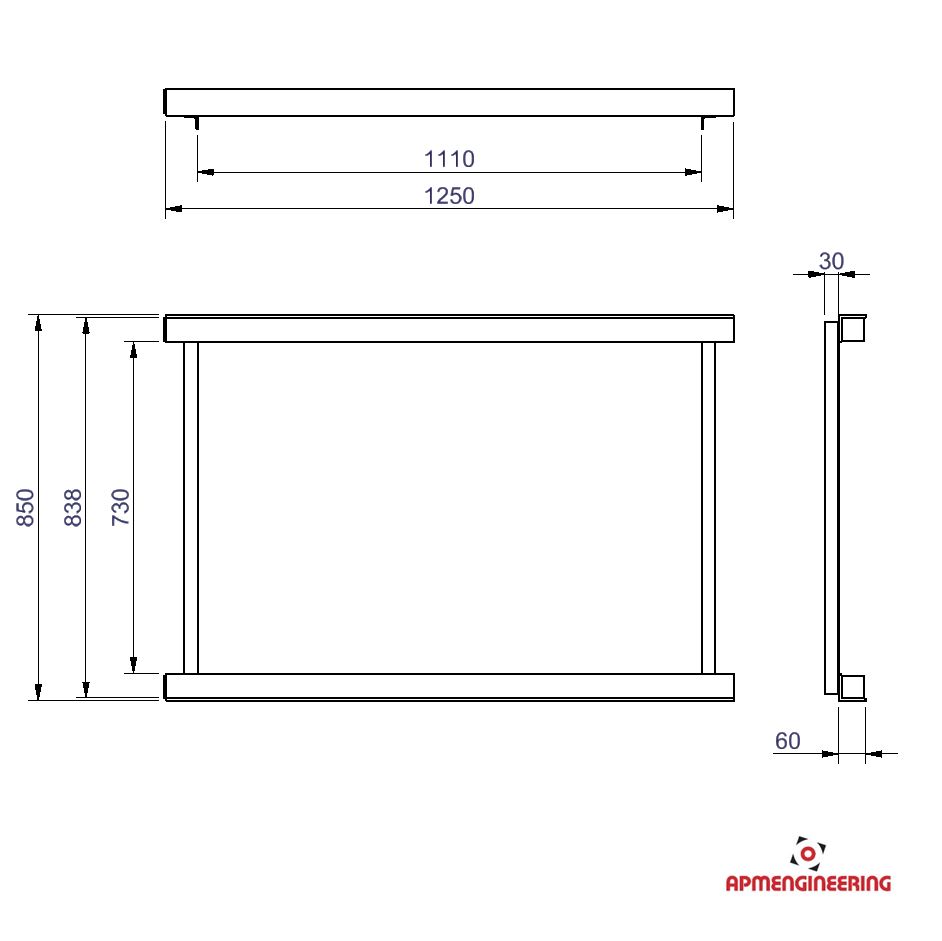

Nosný rám svařovaný NRS1100-1250x850-1500-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1500kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je lakován RAL 2009.

Nosný rám NRS1100-1250x850-1500 Nosný rám NRS1100-1250x850-1500
ke stažení: pdf dwg step

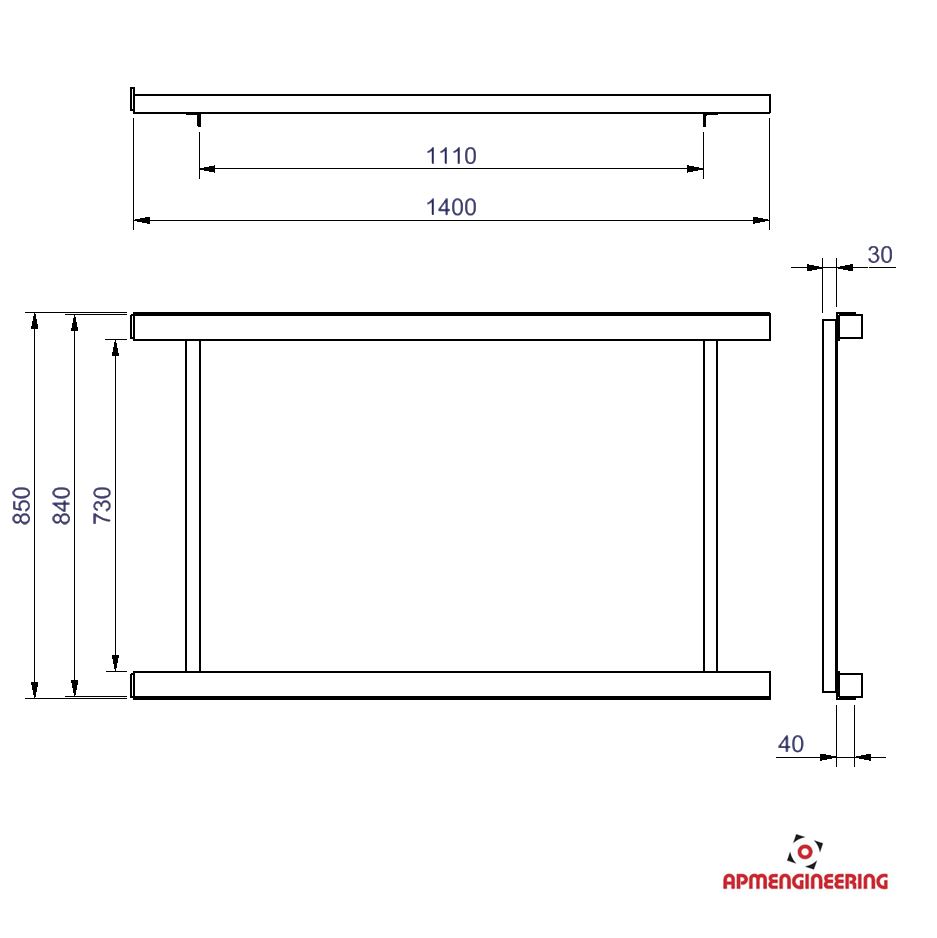

Nosný rám svařovaný NRS1100-1400x850-300-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro palety a gitterboxy s délkou až 1400mm. Nosnost rámu je max. 300kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je lakován RAL 2009.

Nosný rám NRS1100-1400x850-300 Nosný rám NRS1100-1400x850-300
ke stažení: pdf dwg step

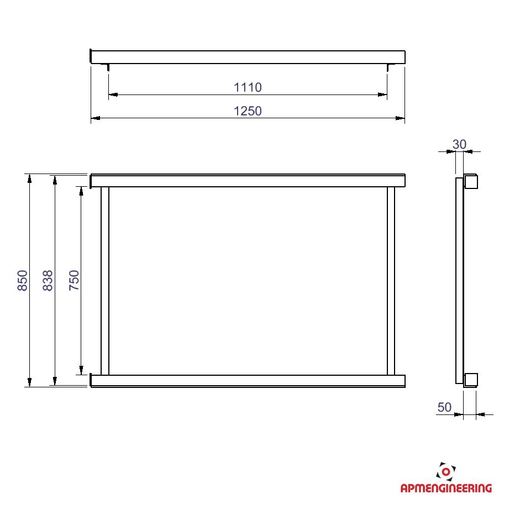

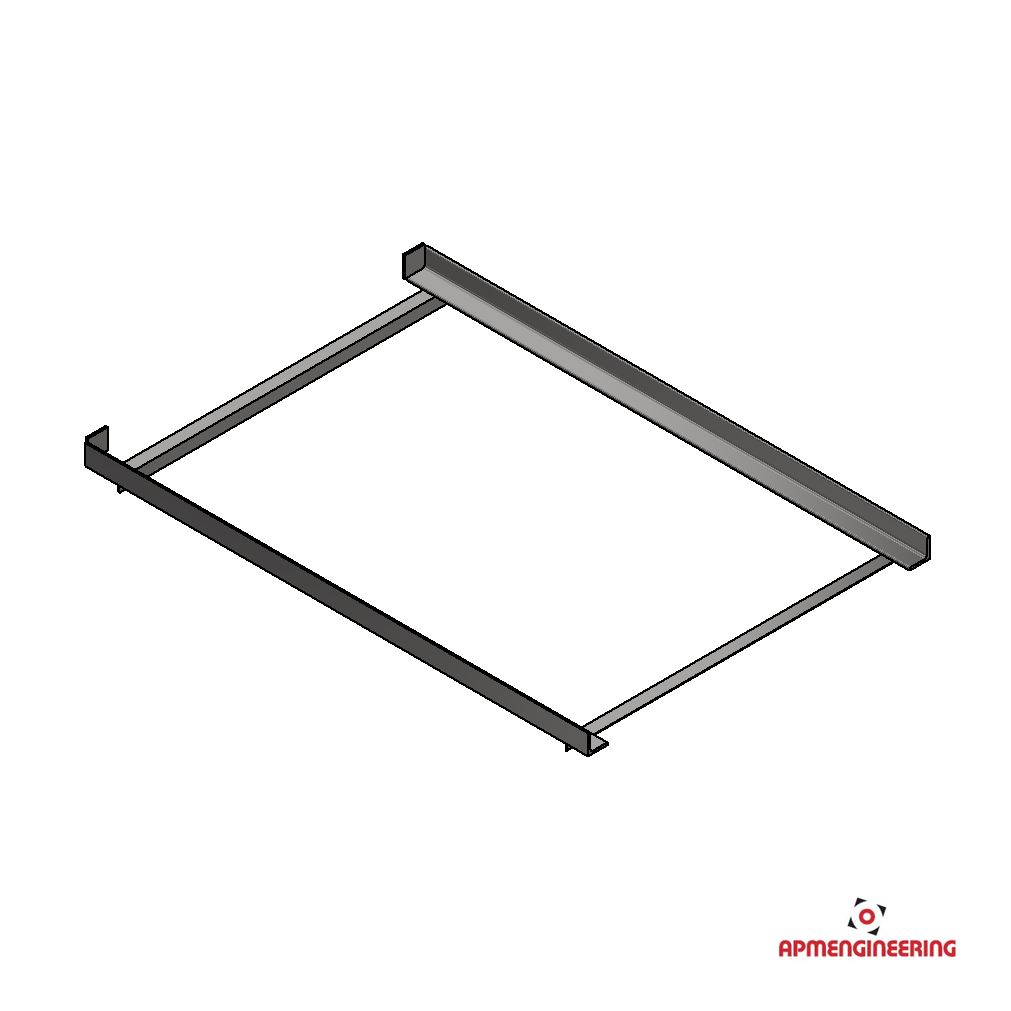

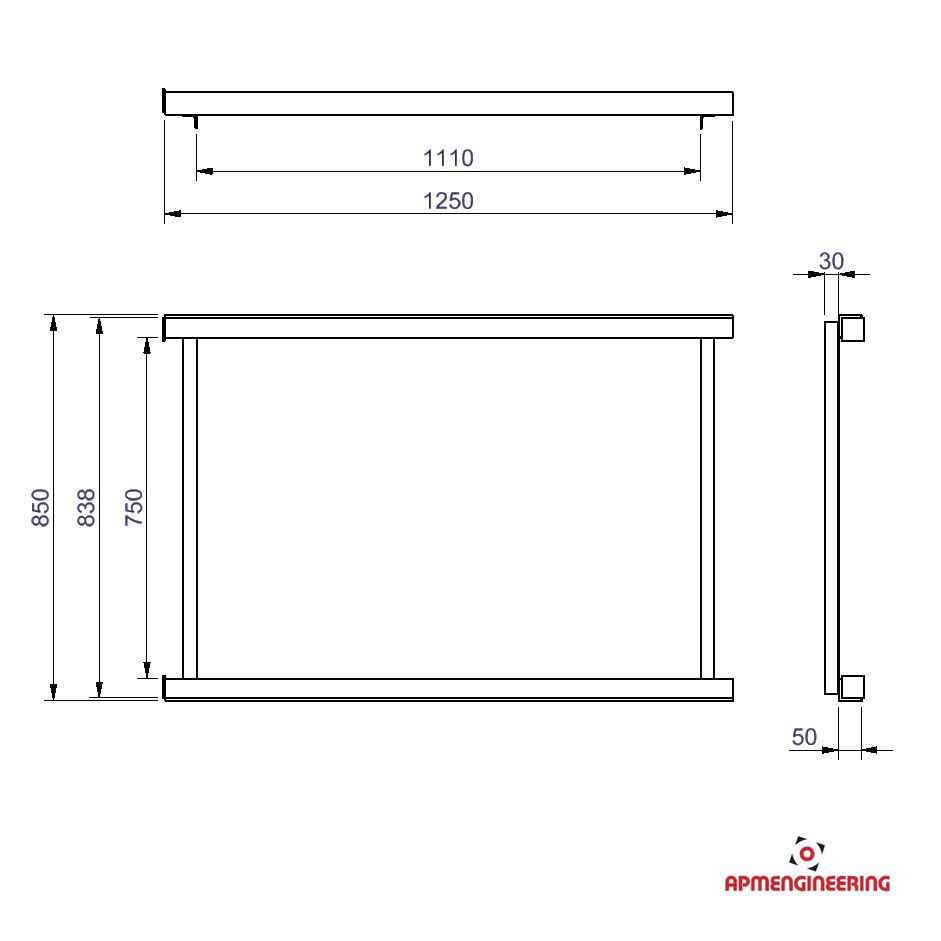

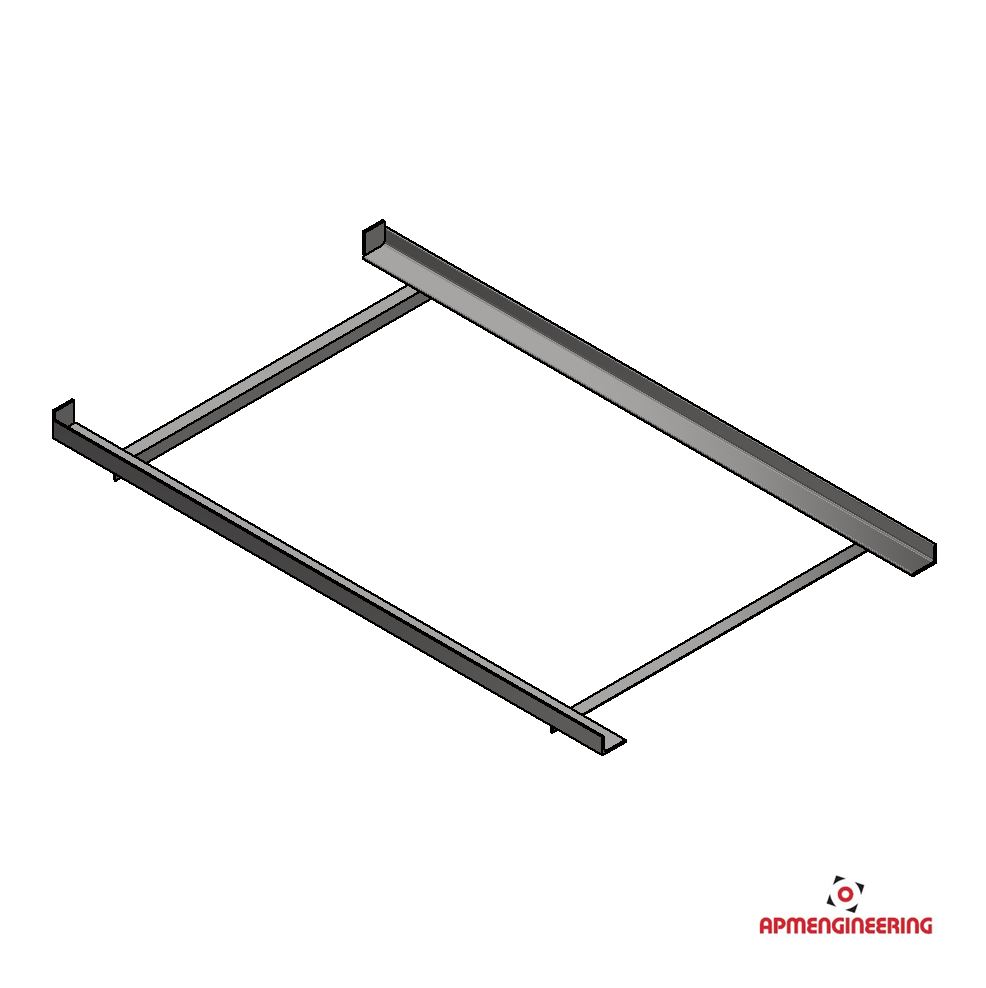

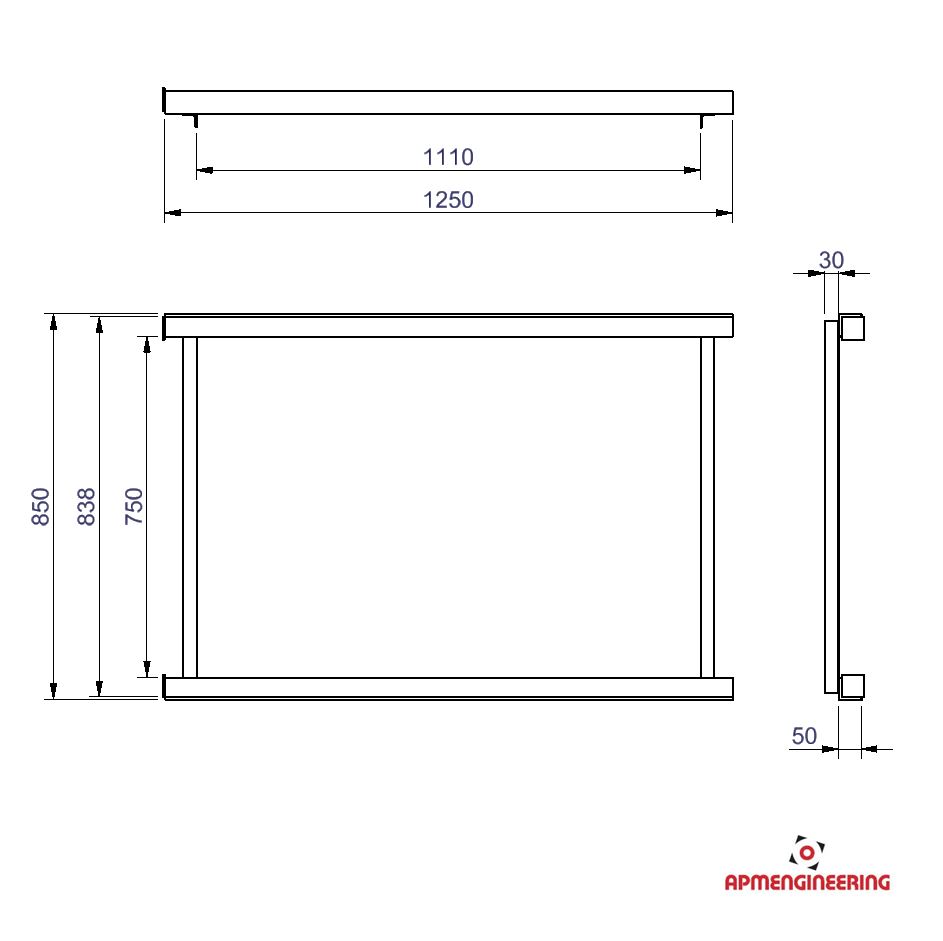

Nosný rám svařovaný NRS1100-1250x850-1000-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1000kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRS1100-1250x850-1000 Nosný rám NRS1100-1250x850-1000
ke stažení: pdf dwg step

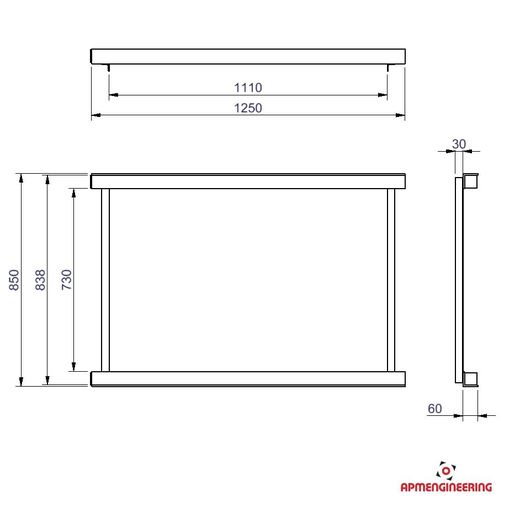

Nosný rám svařovaný NRS1100-1250x850-1500-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1500kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRS1100-1250x850-1500 Nosný rám NRS1100-1250x850-1500
ke stažení: pdf dwg step

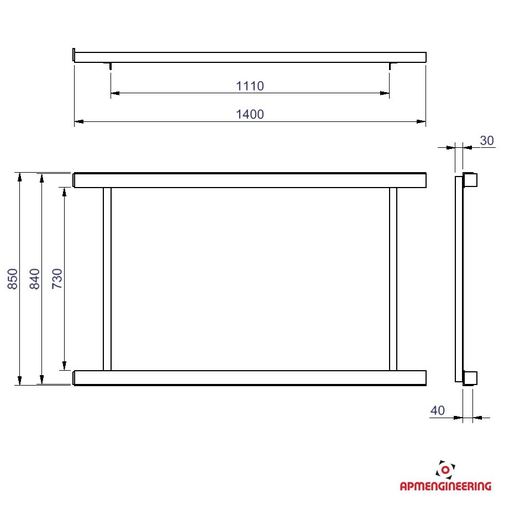

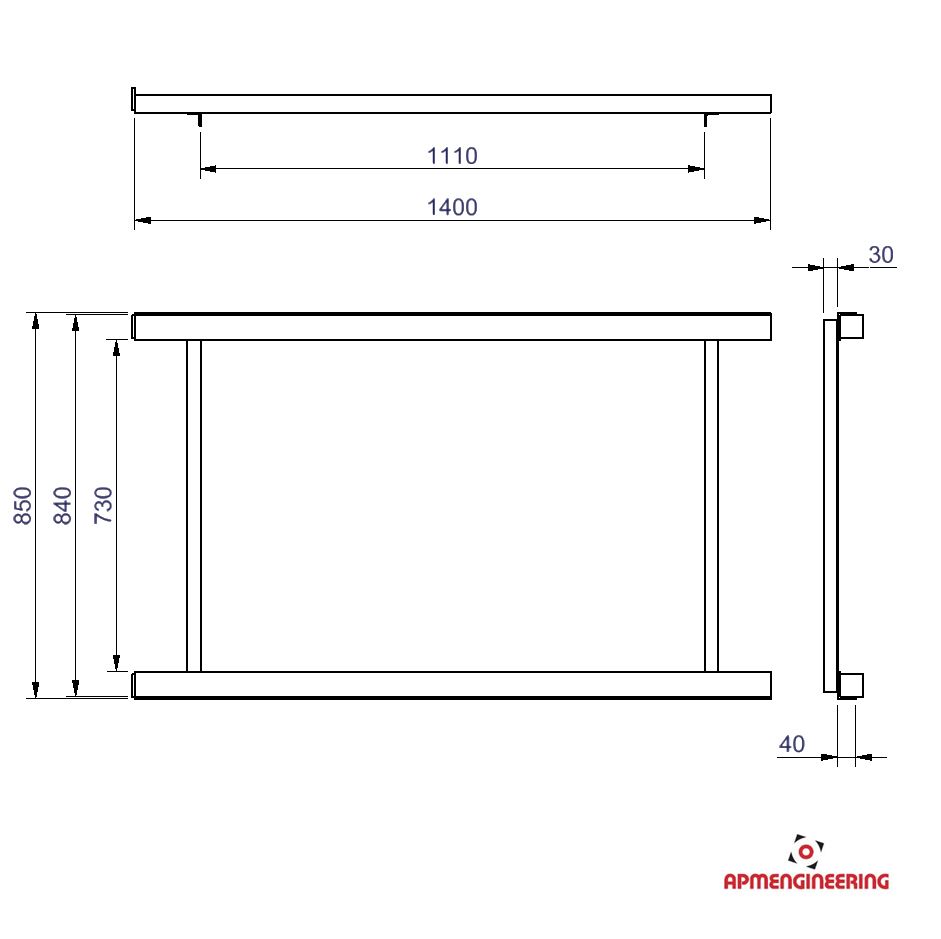

Nosný rám svařovaný NRS1100-1400x850-300-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je svařovaný z ocelových profilů a je určen pro palety a gitterboxy délky až 1400mm. Nosnost rámu je max. 300kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRS1100-1400x850-300 Nosný rám NRS1100-1400x850-300
ke stažení: pdf dwg step

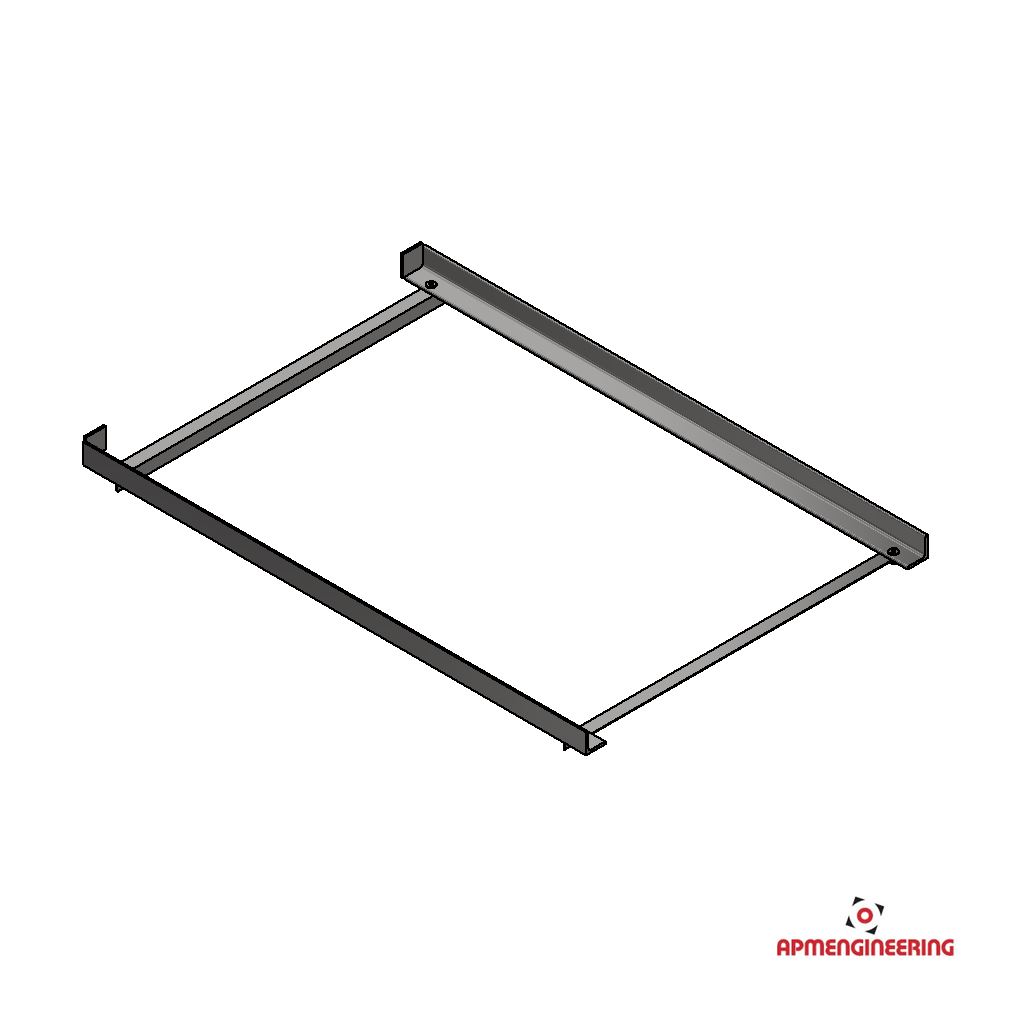

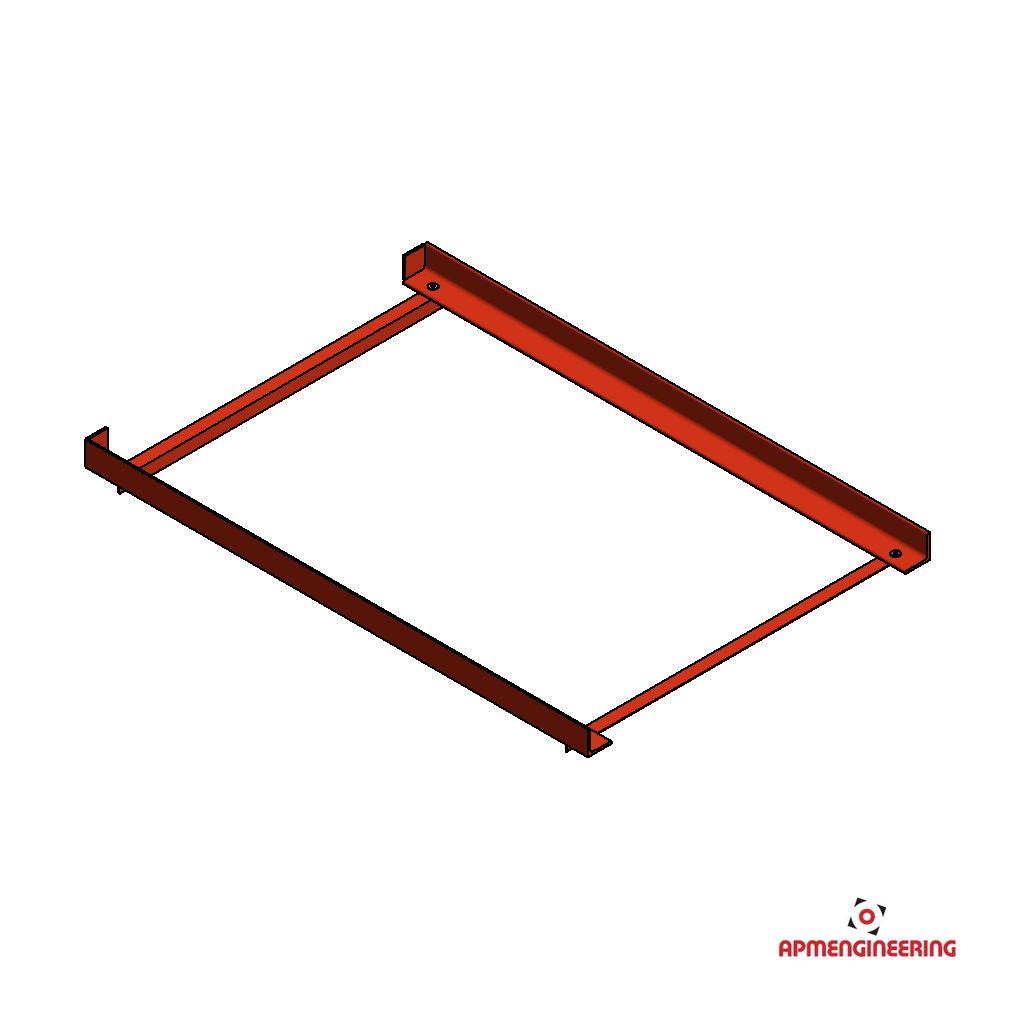

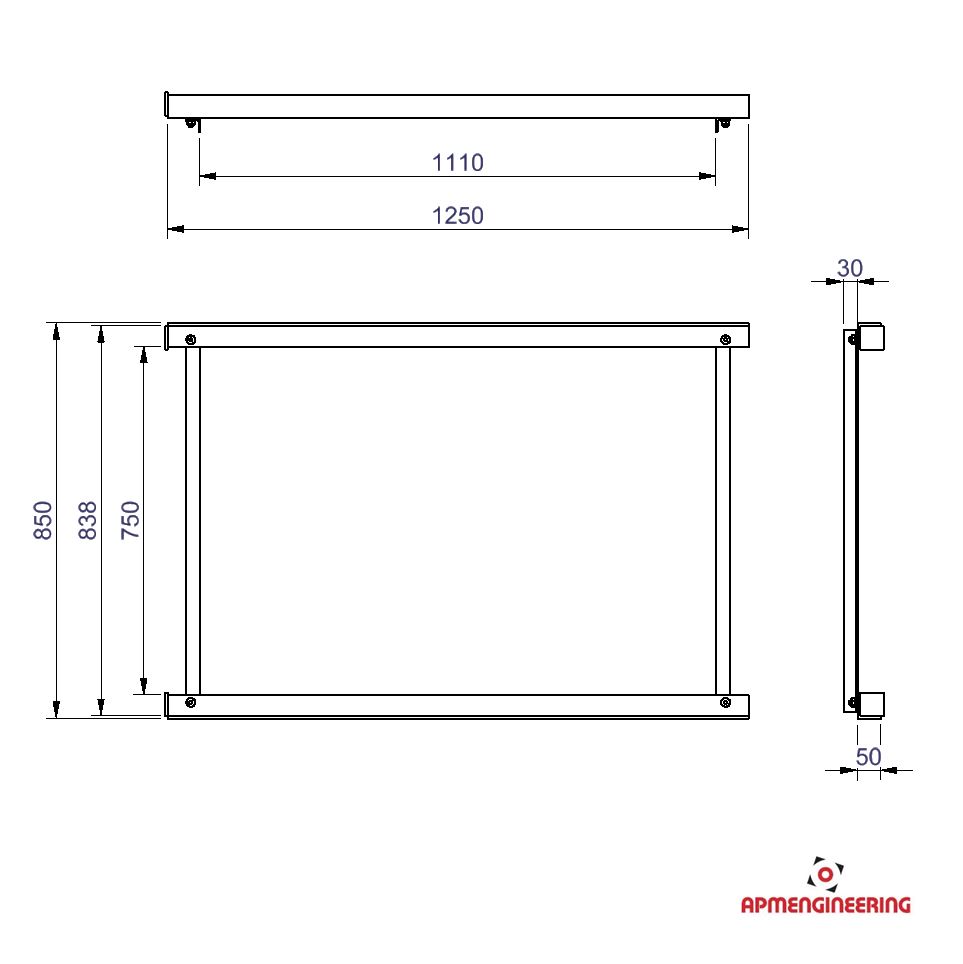

Nosný rám montovaný NRM1100-1250x850-1000-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1000kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů. Povrch rámu je lakován RAL 2009.

Nosný rám NRM1100-1250x850-1000 Nosný rám NRM1100-1250x850-1000
ke stažení: pdf dwg step

Nosný rám montovaný NRM1100-1250x850-1500-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1500kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je lakován RAL 2009.

Nosný rám NRM1100-1250x850-1500 Nosný rám NRM1100-1250x850-1500
ke stažení: pdf dwg step

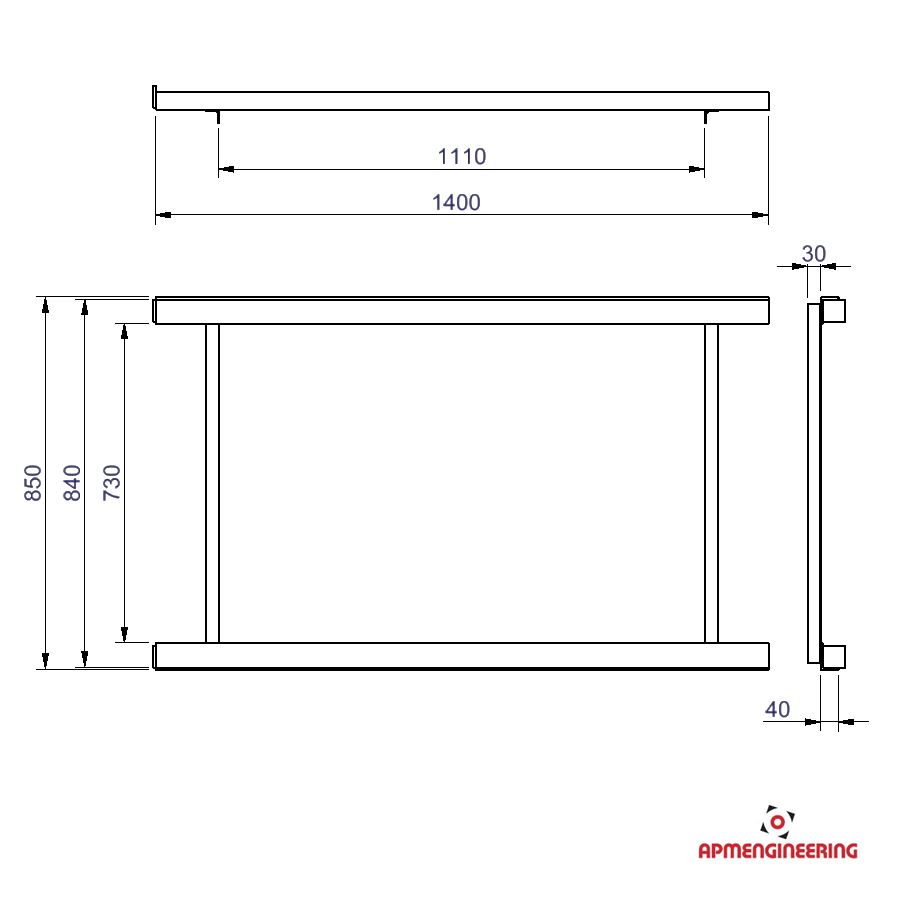

Nosný rám montovaný NRM1100-1400x850-300-St-Lak

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro palety a gitterboxy délky až 1400mm. Nosnost rámu je max. 300kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je lakován RAL 2009.

Nosný rám NRM1100-1400x850-300 Nosný rám NRM1100-1400x850-300
ke stažení: pdf dwg step

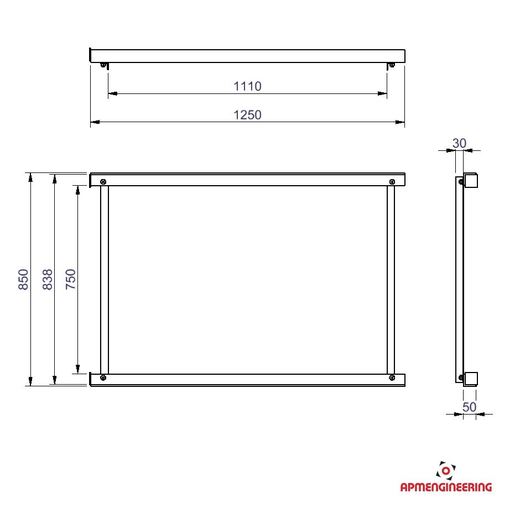

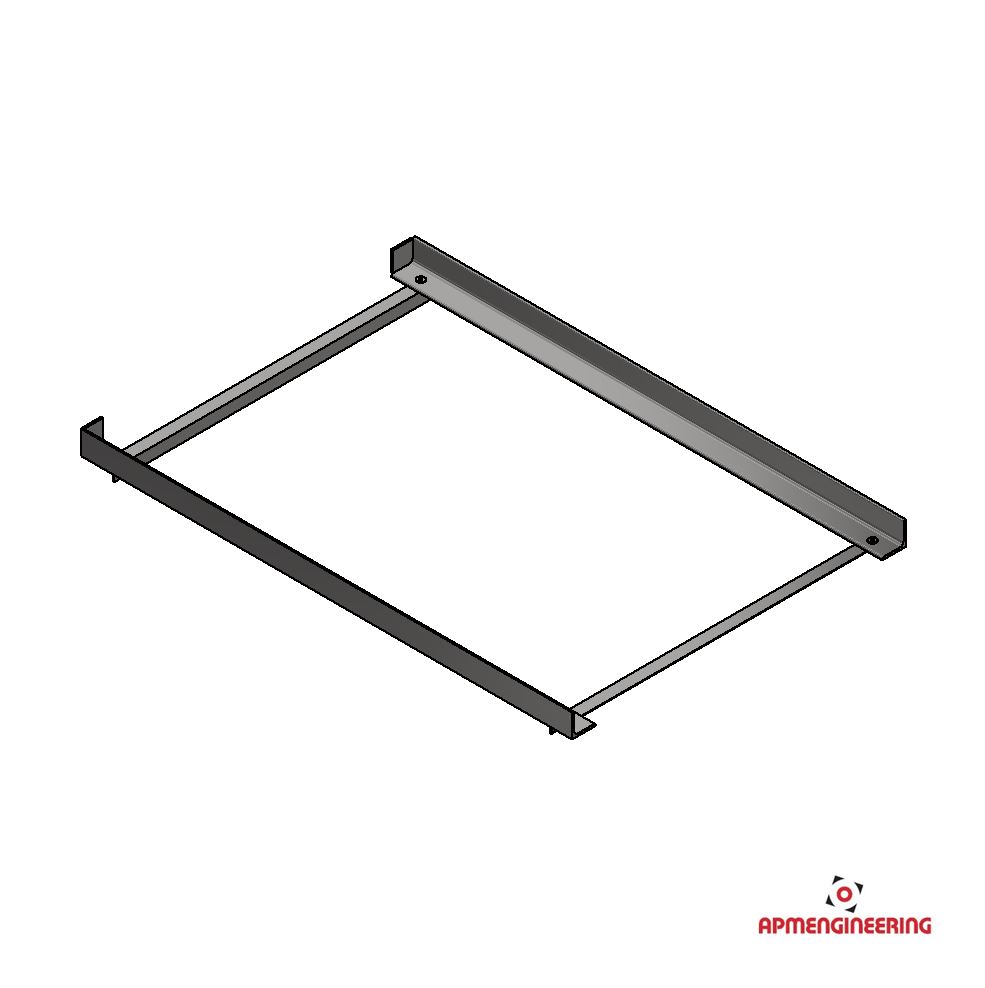

Nosný rám montovaný NRM1100-1250x850-1000-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1000kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRM1100-1250x850-1000 Nosný rám NRM1100-1250x850-1000
ke stažení: pdf dwg step

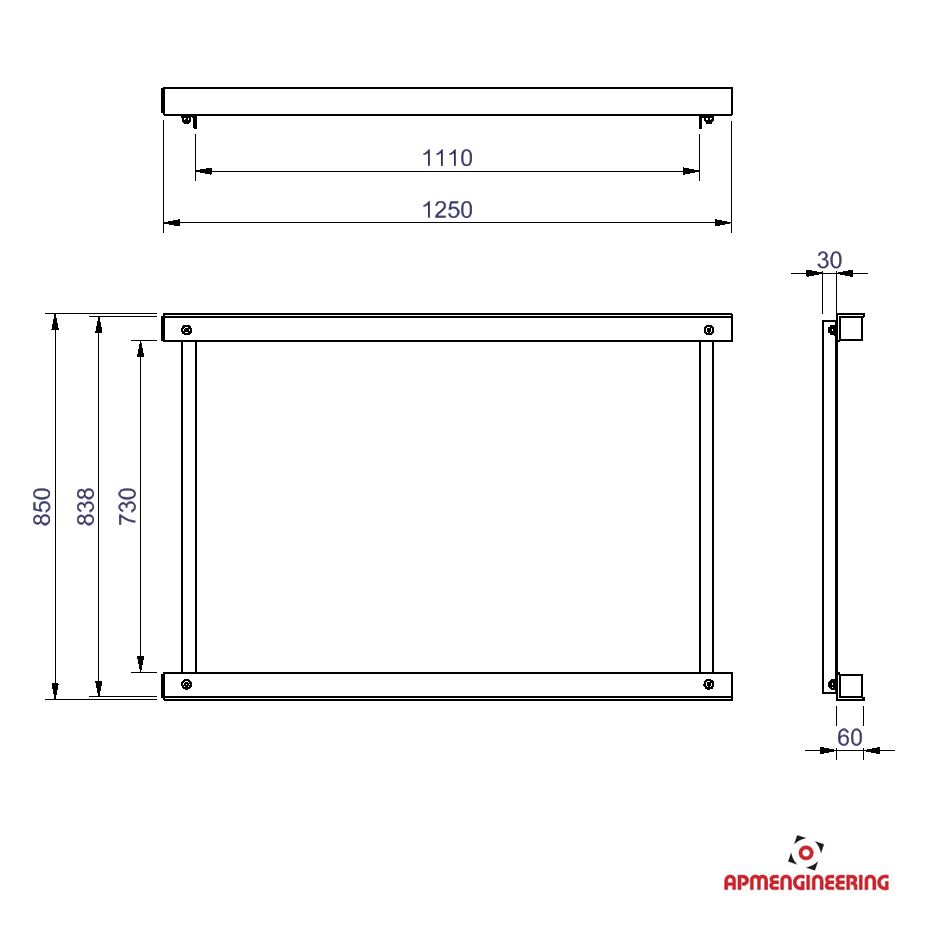

Nosný rám montovaný NRM1100-1250x850-1500-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro europalety palety a gitterboxy. Nosnost rámu je max. 1500kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRM1100-1250x850-1500 Nosný rám NRM1100-1250x850-1500
ke stažení: pdf dwg step

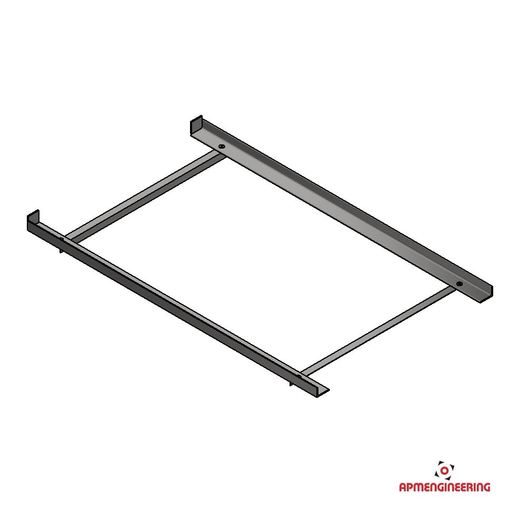

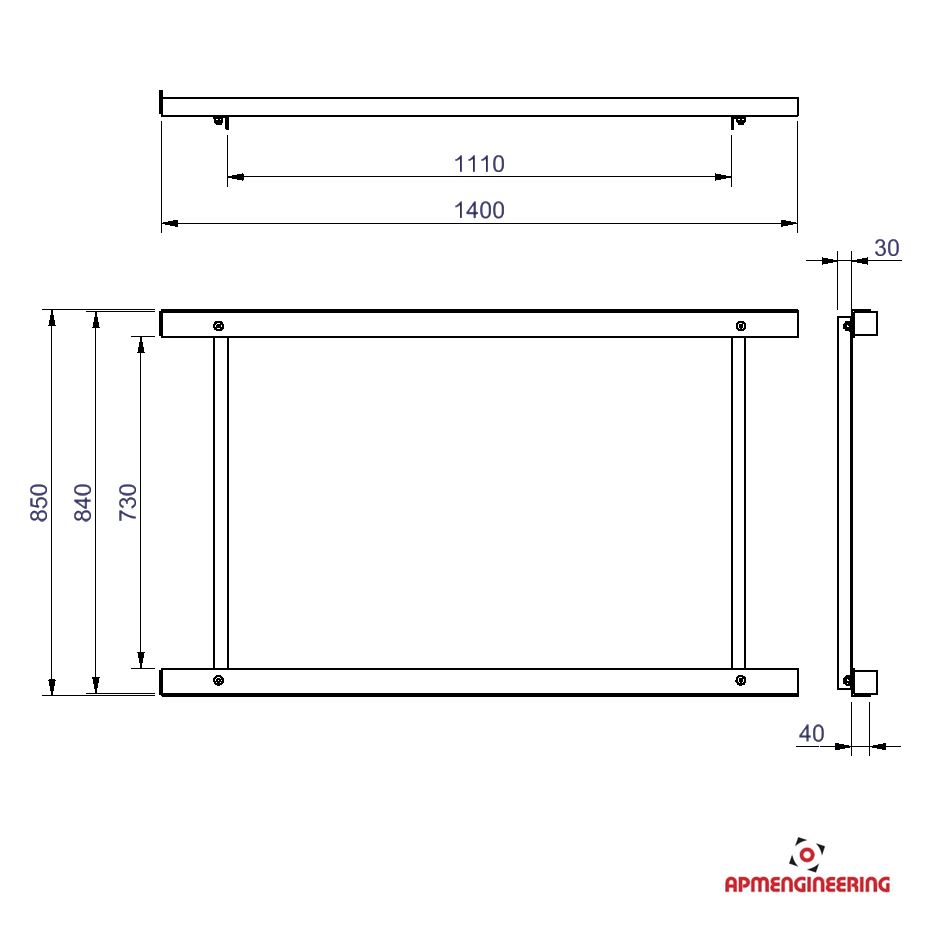

Nosný rám montovaný NRM1100-1400x850-300-St-Zn

Nosný rám pro skladový regál s vnější roztečí nosníků 1100mm. Rám je sestaven ze čtyř vzájemně sešroubovaných profilů a je určen pro palety a gitterboxy délky až 1400mm. Nosnost rámu je max. 300kg. Je předpokládáno rovnoměrné rozložení hmotnosti na paletě nebo gitteboxu. Povrch rámu je zinkován.

Nosný rám NRM1100-1400x850-300 Nosný rám NRM1100-1400x850-300
ke stažení: pdf dwg step
